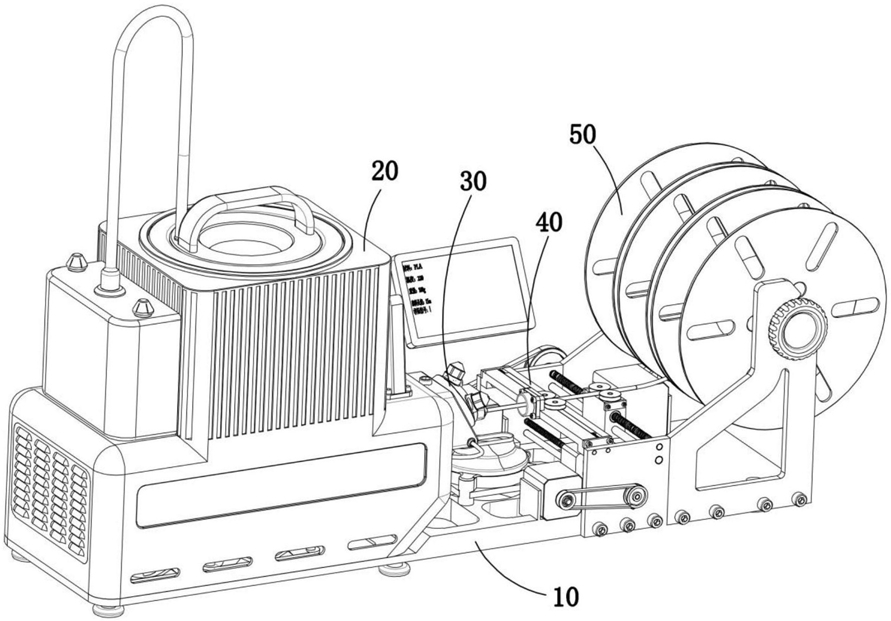

1.3D打印机线状耗材的自主缠绕机构，其特征在于：其包括位置固定设置的托架、活动设置于托架并且可绕自身轴线转动的涨紧轴，所述的涨紧轴上套接有对线体进行缠绕收集的绕线盘；

涨紧轴的驱动端连接于绕线动力机构的动力输出部件，绕线动力机构还包括绕线驱动件，绕线动力机构的动力输出部件接收绕线驱动件提供的动力并向涨紧轴传递旋转力；涨紧轴上开设有垂直于其中心轴线并且贯穿涨紧轴的涨紧导槽，与涨紧轴共轴线布置且可绕自身轴线转动的调节轴，涨紧轴上还滑动配合有分置于调节轴一侧并且与涨紧导槽相匹配的涨紧块，所述的调节轴包括位于涨紧轴中心处的光杆段、分置于光杆段一侧的一对螺纹段，涨紧轴与一对螺纹段共轴线布置且一对螺纹段上的螺纹旋向相反，一对螺纹段上分别旋转套接有推进块，涨紧轴的两端部分别开设有与推进块滑动匹配并且可引导推进块沿涨紧轴中心轴线方向运动的滑动导槽，一对推进块的相对端侧设置有呈梯形结构的推进端部，涨紧块与推进块的推进端部相接触并且可接收推进块提供的推力；调节轴绕自身轴线转动过程中可实现一对推进块相向运动，且推进块相互靠近时，设置于推进块向涨紧块传递推力，从而推动涨紧块沿涨紧轴的径向向外伸展。

2.根据权利要求1所述的3D打印机线状耗材的自主缠绕机构，其特征在于：上述的涨紧块呈长条形且沿涨紧轴的中心轴线方向延伸，涨紧块的两端侧分别顺延设置有止脱板，涨紧轴上位于涨紧导槽、滑动导槽的交汇处设置有可与止脱板相匹配并且用于限制涨紧块与涨紧轴脱离的限位件。

3.根据权利要求1所述的3D打印机线状耗材的自主缠绕机构，其特征在于：涨紧轴上套接有若干个沿其中心轴线方向间隔分布的绕线盘，所述的涨紧轴上还套接有介于相邻的绕线盘之间的分隔盘。

4.根据权利要求1所述的3D打印机线状耗材的自主缠绕机构，其特征在于：上述的涨紧轴的两端部分别为驱动端部、调节端部，涨紧轴的驱动端部固定套接有可限制推进块自涨紧轴的端部脱离的驱动套筒，涨紧轴的调节端部固定套接有可限制推进块自涨紧轴的端部脱离的固定套筒，驱动套筒、固定套筒的中心处均开设有让调节轴穿过的避让孔。

5.根据权利要求4所述的3D打印机线状耗材的自主缠绕机构，其特征在于：上述的调节轴还包括与其共轴线布置并且设置于螺纹段悬置端部的驱动光杆段，位于涨紧轴调节端部的驱动光杆段穿设于固定套筒并与可驱动调节轴绕自身轴线转动的涨紧旋钮连接。

6.根据权利要求2所述的3D打印机线状耗材的自主缠绕机构，其特征在于：涨紧块可向绕线盘内径施压的端面呈圆弧状，涨紧块位于涨紧轴内的一端部与光杆段接触时，涨紧块的圆弧端面与涨紧轴的圆周表面持平。

7.根据权利要求1所述的3D打印机线状耗材的自主缠绕机构，其特征在于：上述的托架上开设有可与涨紧轴滑动匹配的开放性缺口。

8.根据权利要求1所述的3D打印机线状耗材的自主缠绕机构，其特征在于：上述的绕线动力机构还包括可调整最大输送扭力的扭力调节机构，所述的扭力调节机构包括可接收绕线驱动件旋转力并且可绕自身轴线转动的从动轮、与从动轮同心布置的主动齿轮，主动齿轮上设置有与其共轴线布置的扭力调节轴件，所述的扭力调节轴件包括滑动段、连接段，滑动段介于连接段、主动齿轮之间，所述的连接段为开设有外螺纹的轴件，滑动段上开设有沿其轴线方向延伸布置的导槽，滑动段上套接有与其共轴线布置的摩擦盘，摩擦盘与滑动段的接触端面上开设有与设置于滑动段的导槽相匹配的凸起块，扭力调节轴件穿设于从动轮并且扭力调节轴件的自由端部旋转连接有压力调节旋钮，上述的从动轮与摩擦盘相贴合且从动轮、摩擦盘相互贴合的端面上开设有用于传递扭力的摩擦纹，压力调节旋钮与从动轮之间还设置有套接于扭力调节轴件并且可推动从动轮朝向摩擦盘方向运动的压力弹簧。

9.根据权利要求8所述的3D打印机线状耗材的自主缠绕机构，其特征在于：从动轮朝向压力调节旋钮的端部开设有可安装压力弹簧的内槽；

上述的绕线动力机构还包括设置于绕线驱动件驱动端部的主动轮，所述的主动轮、从动轮为带轮或者链轮并且主动轮、从动轮之间通过同步带或者传动链连接；

上述的绕线动力机构还包括安装于托架并且可绕自身轴线转动的中间齿轮、固定套设于驱动套筒的从动齿轮，所述的主动齿轮与中间齿轮相啮合，中间齿轮与从动齿轮相啮合。
