专利号: 2017111339588
申请人: 湖南工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电子电路
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种窄干扰脉冲过滤方法,其特征在于:

在采样时钟脉冲边沿对输入脉冲采样得到N位第一序列数据,所述N为大于等于2的整数,所述N位第一序列数据为输入脉冲的最近N次采样值;所述采样值为二进制数据数据0或者1;

根据N位第一序列数据中“1”的个数与抗干扰阈值之和是否大于等于N的比较结果,以及N位第一序列数据中“0”的个数与抗干扰阈值之和是否大于等于N的比较结果,产生控制输出脉冲电平状态的信号去控制输出脉冲的电平状态。

2.根据权利要求1所述的窄干扰脉冲过滤方法,其特征在于:所述抗干扰阈值为小于N/

2的非负整数。

3.根据权利要求2所述的窄干扰脉冲过滤方法,其特征在于:所述控制输出脉冲电平状态的信号为第一置位信号和第二置位信号,由第一置位信号和第二置位信号控制输出脉冲的电平状态;当N位第一序列数据中“1”的个数与抗干扰阈值之和大于等于N时,第一置位信号有效,否则无效;当N位第一序列数据中“0”的个数与抗干扰阈值之和大于等于N时,第二置位信号有效,否则无效。

4.根据权利要求3所述的窄干扰脉冲过滤方法,其特征在于:由第一置位信号和第二置位信号控制输出脉冲电平状态的方法是,输入的第一置位信号有效且第二置位信号无效时,将输出脉冲置为1;输入的第一置位信号无效且第二置位信号有效时,将输出脉冲置为

0;输入的第一置位信号和第二置位信号均无效时,输出脉冲状态不变。

5.根据权利要求3所述的窄干扰脉冲过滤方法,其特征在于:由第一置位信号和第二置位信号控制输出脉冲电平状态的方法是,输入的第一置位信号有效且第二置位信号无效时,将输出脉冲置为0;输入的第一置位信号无效且第二置位信号有效时,将输出脉冲置为

1;输入的第一置位信号和第二置位信号均无效时,输出脉冲状态不变。

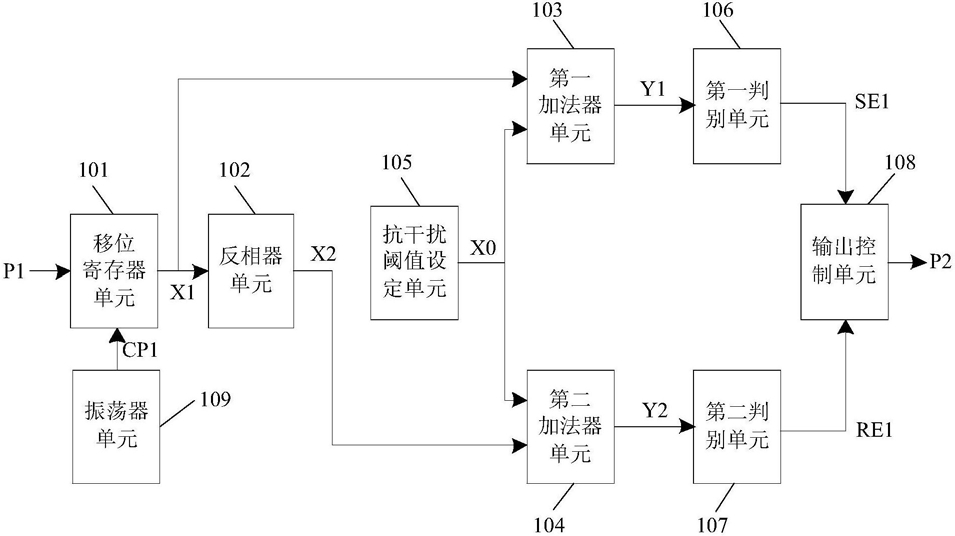

6.根据权利要求1-5中任一项所述的窄干扰脉冲过滤方法,其特征在于:在采样时钟脉冲边沿对输入脉冲采样得到N位第一序列数据由N位移位寄存器单元实现;所述N位移位寄存器单元的输入为输入脉冲和采样时钟脉冲,输出为N位第一序列数据。
