专利号: 2017111366570
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种光纤光栅测力锁脚锚管的测点保护方法,其特征在于,包括如下步骤:

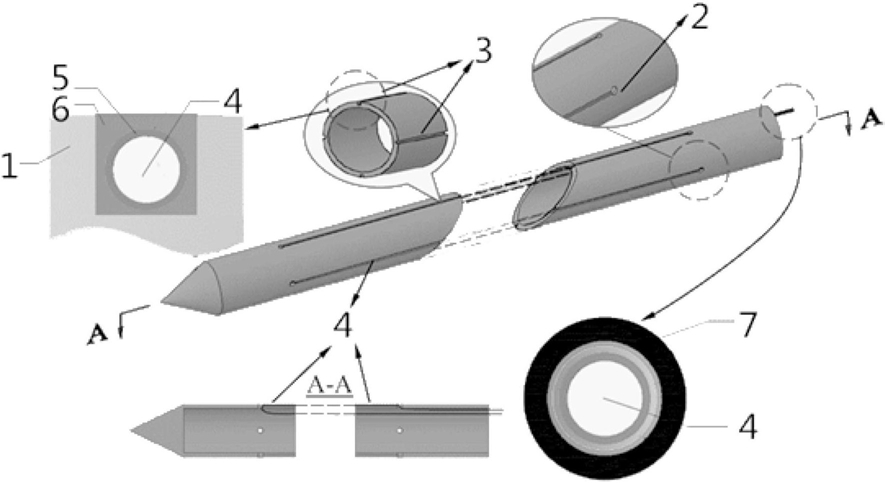

步骤一、在测力锁脚锚管外壁设置纵向凹槽,凹槽两端设置小孔,光纤通过凹槽两端所述小孔穿入测力锁脚锚管内部再引出,将管外部的裸露光纤置于凹槽内并固定;

步骤二、所述测力锁脚锚管进行现场打设时,在钻孔内放入锚固剂,再将所述测力锁脚锚管送入钻孔;

步骤三、所述测力锁脚锚管安装至指定位置后,将测力锁脚锚管端头与钢架之间采用L型钢筋进行焊接;对光纤外接引线埋设在喷射混凝土中的部分进行遮覆保护;光纤外接引线埋设在喷射混凝土中部分采用土工布和硬塑管进行缠绕保护;

步骤四、在所述测力锁脚锚管打设位置的拱脚处,将PVC管固定在钢架之间处,将冗余光纤封装进PVC管中;将冗余光纤存放在所述PVC管中之后,在喷射混凝土之前,用土工布将前后管口进行封装,防止喷射混凝土进入PVC管内,喷射混凝土结束后,将靠近隧道内侧的管口处土工布捅破,取出尾纤的FC/APC接头进行测试;

步骤五、光纤尾纤的FC/APC接头封装在塑料瓶中,在所述塑料瓶瓶盖与光纤接触处用玻璃胶密封。

2.如权利要求1所述的测点保护方法,其特征在于,步骤一中,所述凹槽与测力锁脚锚管轴向平行;将刻有光栅的光纤放置在所述凹槽内,光纤栅区的位置与测力锁脚锚管测试断面所在的位置一一对应,光栅的方向与测力锁脚锚管的轴向方向平行,以确保试验过程中锚管管身产生的变形能精确的传递到光纤光栅上。

3.如权利要求1所述的测点保护方法,其特征在于,步骤一中,用航天胶对所述凹槽内的光纤进行固定,并在所述测力锁脚锚管管身缠绕金属胶带对光纤光栅进行保护。

4.如权利要求3所述的测点保护方法,其特征在于,所述凹槽用打磨机进行打磨抛光处理;然后用用砂纸将测点处的凹槽再次进行打磨,使测点处的表面光滑平整;最后用蘸有无水酒精或丙酮的脱脂棉球对所述凹槽及凹槽附近进行擦拭清洗。

5.如权利要求1所述的测点保护方法,其特征在于,步骤二中,所述测力锁脚锚管缓缓送入钻孔,送入过程以锚固剂从钻孔孔口溢出为孔腔充满锚固剂的标志。

6.如权利要求1所述的测点保护方法,其特征在于,步骤三中,锁脚锚管端头与钢架采用L型钢筋进行焊接时,将焊接处与光纤光栅测点进行隔热处理。

7.如权利要求6所述的测点保护方法,其特征在于,所述隔热处理具体为:先用特氟龙高温胶带将光纤进行缠绕,再用芭蕉带隔热棉进行缠绕,并在测力锁脚锚管端口填塞石棉隔热布来防止铠装光缆接触锚管内壁。
