专利号: 2017111369653
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

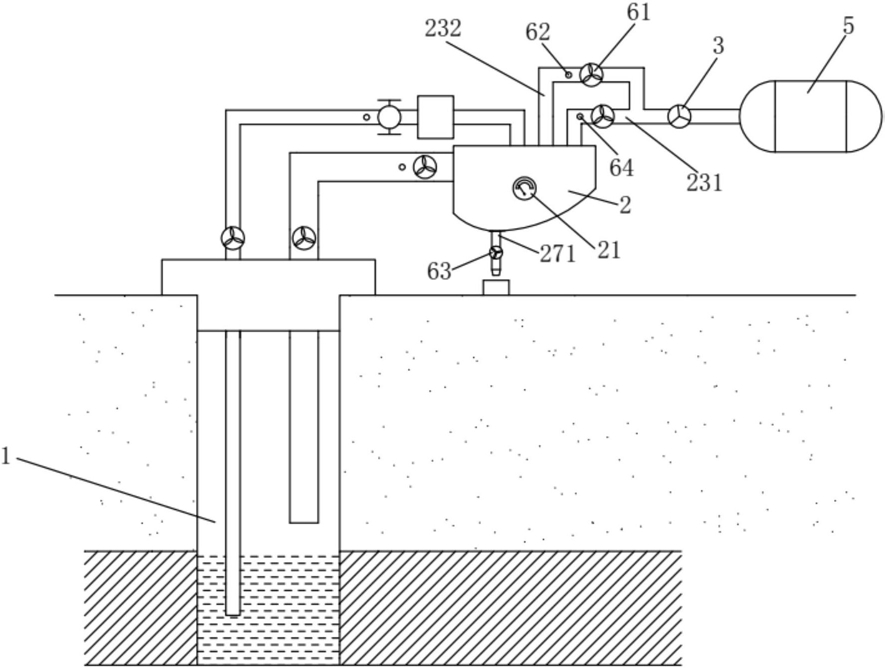

摘要:

权利要求书:

1.一种高压气液分离装置,包括中空腔,其特征在于:所述中空腔内设有相互连通的第一分离室和第二分离室,还设有与所述第一分离室和所述第二分离室的下端连通的积液区,所述第一分离室的室壁包括分离挡板和位于所述分离挡板相对两侧的且相对所述分离挡板弯折或者弯曲的二汇流板,所述分离挡板上设有若干导流槽,所述导流槽的相对两端分别向对应的所述汇流板所在的方向延伸,或者所述汇流板与所述中空腔的内壁无缝连接且所述汇流板上开设有气孔,或者所述汇流板与所述中空腔的内壁之间设有供气流通过的间隙,一进气管连通所述第一分离室且正对所述分离挡板设置,至少一出气管与所述第二分离室连通,所述积液区的下端设置有排液管,所述排液管上设置有截止阀;

其中,所述第一分离室和所述第二分离室并排的设于所述中空腔的中上区域,所述汇流板为直板结构,或者所述汇流板为弧形板结构。

2.如权利要求1所述的一种高压气液分离装置,其特征在于:所述分离挡板为弧形结构,向远离所述进气管所在的方向拱起。

3.如权利要求1所述的一种高压气液分离装置,其特征在于:所述第二分离室与所述第一分离室之间设有气流通道,所述气流通道的一端连通所述气孔或者所述间隙,另一端连通所述第二分离室的下端,所述出气管位于所述第二分离室的上端,至少一滤网横置于所述第二分离室的上端和下端之间。

4.如权利要求3所述的一种高压气液分离装置,其特征在于:所述滤网为向上拱起的弧形结构。

5.如权利要求4所述的一种高压气液分离装置,其特征在于:所述滤网包括上下设置的细网和粗网,以及位于所述粗网和所述细网之间的液体通道,所述细网的网孔孔径小于所述粗网的网孔孔径,所述液体通道的两端分别通过一水管与所述积液区连通。

6.如权利要求1所述的一种高压气液分离装置,其特征在于:所述出气管包括第一出气管和第二出气管,所述第一出气管连接远程的储气端以向所述储气端输气,所述第二出气管向外延伸与所述第一出气管连通,所述第二出气管上设有自动气阀,一压力预警器设于所述中空腔与所述自动气阀之间的所述第二出气管上,且与所述自动气阀通信连接或者电连接,所述压力预警器发出预警信号时所述自动气阀自动打开使所述第二出气管与所述第一出气管连通以增加单位时间的排气量。

7.如权利要求1所述的一种高压气液分离装置,其特征在于:所述中空腔的内壁为防水层,所述防水层远离所述中空腔的一侧设有保温层,在所述防水层与所述保温层之间设有加热层。

8.如权利要求7所述的一种高压气液分离装置,其特征在于:还包括温度传感器,所述温度传感器伸入所述中空腔内用于监测所述中空腔内的温度。

9.如权利要求1所述的一种高压气液分离装置,其特征在于:所述积液区内设有液面感应器,所述液面感应器与所述截止阀通信连接或者电连接,用于根据所述积液区内的液面的高度来控制所述截止阀的关断或者打开。
