专利号: 2017111375809
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种零泄漏截止阀,其特征在于,包括第一阀体、第二阀体和第三阀体;

所述第一阀体、所述第二阀体和所述第三阀体均设有第一介质通路、第二介质通路以及阀芯,所述阀芯用于连通或断开所述第一介质通路和所述第二介质通路,所述第一介质通路和所述第二介质通路断开时,所述第一介质通路的介质对所述阀芯施压以使所述阀芯紧闭;

所述第一阀体的第二介质通路与所述第二阀体的第二介质通路连通,且所述第一阀体的第二介质通路、所述第二阀体的第二介质通路均与所述第三阀体的第一介质通路连通;

使用状态下,所述第一阀体和所述第二阀体的动作相同,且与所述第三阀体动作相反。

2.根据权利要求1所述的零泄漏截止阀,其特征在于,所述第一阀体、所述第二阀体和所述第三阀体为分体式结构,组装形成所述零泄漏截止阀。

3.根据权利要求1所述的零泄漏截止阀,其特征在于,所述第一阀体、所述第二阀体和所述第三阀体一体成型。

4.根据权利要求1所述的零泄漏截止阀,其特征在于,所述第一介质通路和所述第二介质通路通过阀口连通,所述阀芯上下运动使所述阀芯完全打开或封闭所述阀口。

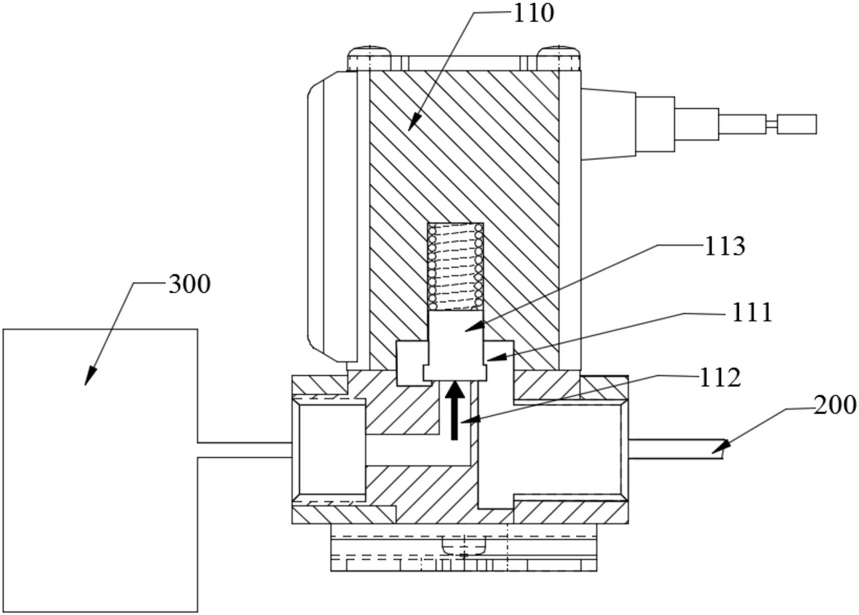

5.根据权利要求1所述的零泄漏截止阀,其特征在于,所述阀芯包括电磁控制组件、密封件和弹性元件,所述弹性元件位于所述密封件和所述电磁控制组件之间,所述电磁控制组件通断电以带动所述密封件往复运动,实现所述第一介质通路和所述第二介质通路的连通或断开。

6.根据权利要求5所述的零泄漏截止阀,其特征在于,所述第一阀体、所述第二阀体和所述第三阀体均为常闭型电磁阀。

7.根据权利要求5所述的零泄漏截止阀,其特征在于,所述密封件包括一面积较大的受力部,以及垂直于所述受力部且向所述电磁控制组件方向延伸的延伸部。

8.根据权利要求1所述的零泄漏截止阀,其特征在于,所述第一阀体和所述第二阀体设置在同一水平线上,所述第三阀体和所述第一阀体设置在同一轴线上。

9.一种气密性测试装置,其特征在于,包括气源和权利要求1-8任意一项所述的零泄漏截止阀,所述第一阀体的第一介质通路与所述气源连通,所述第二阀体的第一介质通路与待检测气密性的外部设备连通,所述第三阀体的第二介质通路与外界大气压连通。

10.一种零泄漏截止阀的控制方法,其特征在于,使用权利要求1-8任意一项所述的零泄漏截止阀,包括以下步骤:S1,同时打开所述第一阀体和所述第二阀体,并关闭所述第三阀体,介质从所述第一阀体的第一介质通路流入,并从所述第二阀体的第一介质通路流出到外部设备中;

S2,待所述外部设备充入一定量的介质后,同时关闭所述第一阀体和所述第二阀体,并打开所述第三阀体,排出所述第一阀体和所述第二阀体之间的介质。
