1.一种含铕离子自还原能力的发光玻璃，其特征在于，采用BaZnSiO4玻璃基质，在空气气氛下利用高温熔融法高效还原三价铕，包括以下重量份原料：BaCO3 57.92份、ZnO 3.91份、SiO2 17.65份、Eu2O3 x份、熔融剂y份、晶核剂z份、玻璃澄清剂1.18份，其中x=0.52-2.6，y=10-15，z=0.68-4.08，所述基质为BaZnSiO4玻璃基质，所述熔融剂为H3BO3，所述晶核剂为NH4H2PO4和CaF2，所述玻璃澄清剂为Na2SO4。

2.根据权利要求1所述含铕离子自还原能力的发光玻璃，其特征在于，包括以下重量份原料：BaCO3 57.92份、ZnO 3.91份、SiO2 17.65份、Eu2O3 x份、H3BO3 15份、NH4H2PO4 3.4份、Na2SO4 1.18份，其中x=0.52-2.6。

3.根据权利要求1所述含铕离子自还原能力的发光玻璃，其特征在于，包括以下重量份原料：BaCO3 57.92份、ZnO 3.91份、SiO2 17.65份、Eu2O3 0.52份、H3BO3 y份、NH4H2PO4 3.4份、Na2SO4 1.18份，其中y=10-15。

4.根据权利要求1所述含铕离子自还原能力的发光玻璃，其特征在于，包括以下重量份原料：BaCO3 57.92份、ZnO 3.91份、SiO2 17.65份、Eu2O3 0.52份、H3BO3 15份、NH4H2PO4 z份、Na2SO4 1.18份，其中z=0.68-4.08。

5.根据权利要求1-4之一所述含铕离子自还原能力的发光玻璃，其特征在于，包括以下步骤：

（1）按照重量比例，称取重量份的原料在玛瑙研钵中研磨30分钟作为玻璃前驱体；

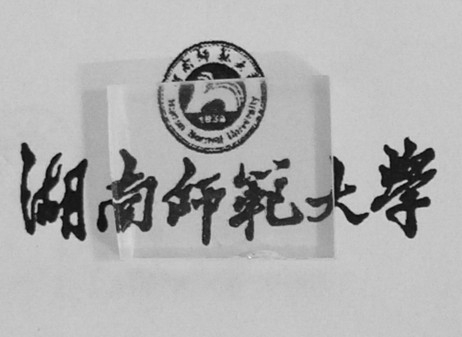

（2）将步骤（1）所得的前驱体放入刚玉坩埚中，将前驱体连同坩埚置于硅钼炉中烧制，使其熔融均化成玻璃液，玻璃液取出后倒入石墨模具成型，再移入预热好的电阻炉中，保温，最后随炉温自然冷却至室温，切割打磨，即得产品。

6.根据权利要求5所述含铕离子自还原能力的发光玻璃，其特征在于，所述烧制过程为

100min达到1000℃，80min达到1400℃，保温2h。

7.根据权利要求5所述含铕离子自还原能力的发光玻璃，其特征在于，所述硅钼炉中使用的气氛为空气。

8.根据权利要求5所述含铕离子自还原能力的发光玻璃，其特征在于，所述电阻炉的预热为120min升至600℃，保温30min。
