专利号: 2017111436319
申请人: 中国计量大学
专利类型:发明专利
专利状态:无效专利
专利领域: 基本电气元件
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

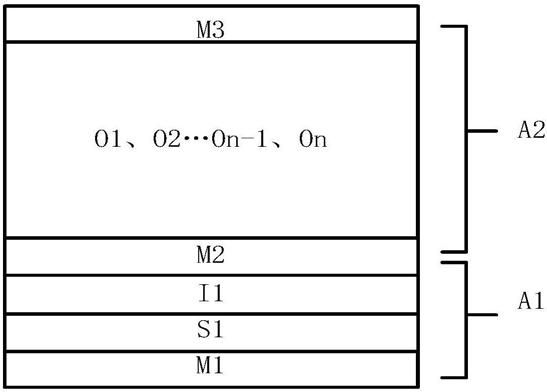

1.一种波长可调制的电致发光器件,其特征在于,包括了电压调制单元A1与发光器件

A2,发光器件A2开启状态下,通过调节电压调制单元A1两端电压,实现对发光器件A2发射波长的调节;电压调制单元A1由M1、S1、I1、M2构成,且对发光器件A2发射的光具有反射特性;

所述电压调制单元A1两端电极M1、M2为Ag、Sm、Yb、Au、Cu、Fe、Ni、Al、Ba/Ag、Ca/Ag、Cs/Ag、Li/Ag、Mg/Ag、Sm/Ag、Yb/Ag、Al/Au、Ba/Au、Ca/Au、Cs/Au、Li/Au、Mg/Au、Sm/Au、Yb/Au、Al/ITO、Ba/ITO、Ca/ITO、Cs/ITO、Li/ITO、Mg/ITO、Sm/ITO、Yb/ITO、Al/IZO、Ba/IZO、Ca/IZO、Cs/IZO、Li/IZO、Mg/IZO、Sm/IZO、Yb/IZO、Al:Ba、Al:Cs、Al:Li、Al:Mg、Al:Sm、Al:Yb、Ag:Ba、Ag:Cs、Ag:Li、Ag:Mg、Ag:Sm、Ag:Yb、ITO、IZO、石墨烯中的一种或多种构成的复合结构;I1为SiO2、MgO、Al2O3、ZrO、CaO2、ZrSiO4、HfSiO4、HfO2、SiC、SiN、ZnS、AlN、AlGaN、GaN、La2O3中的一种;S1为ITO、TiN、ZrN、IGZO、InP、GaN、Si、Ge、SiGe、GaAs、GaP、InAs、InSb、PbS、InGaAs、Al:ZnO、Ga:ZnO中的一种;所述的发光器件A2和电压调制单元A1具有共同的电极M2;所述电压调制单元A1端电极M2厚度在10nm~100nm之间。

2.如权利要求1所述的电致发光器件,其特征在于,所述电压调制单元A1端电极M1厚度不低于10nm。

3.如权利要求1所述的电致发光器件,其特征在于,所述电压调制单元A1中两端电极

M1、M2为连续的薄膜结构或能够独立加载电压的栅状薄膜结构。

4.如权利要求1所述的电致发光器件,其特征在于,所述电压调制单元A1中I1厚度为1~100nm。

5.如权利要求1所述的电致发光器件,其特征在于,所述电压调制单元A1中S1厚度为1~100nm。

6.如权利要求1所述的电致发光器件,其特征在于,所述电压调制单元A1表面针对

300nm~800nm波长光的平均反射率不低于30%。

7.如权利要求1所述的电致发光器件,其特征在于,所述发光器件A2由电极M2,O1、O2、O3、O4、O5、O6构成的发光功能层和电极M3构成;其中O1为电极修饰层,O2为空穴注入层,O3为电子阻挡层,O4为发光层,O5为电子传输层,O6为电子注入层。

8.如权利要求7所述的电致发光器件,其特征在于,所述发光器件A2顶端光出射端面的电极M3为Ag、Sm、Yb、Au、Cu、Fe、Ni、Al、Ba/Ag、Ca/Ag、Cs/Ag、Li/Ag、Mg/Ag、Sm/Ag、Yb/Ag、Al/Au、Ba/Au、Ca/Au、Cs/Au、Li/Au、Mg/Au、Sm/Au、Yb/Au、Al/ITO、Ba/ITO、Ca/ITO、Cs/ITO、Li/ITO、Mg/ITO、Sm/ITO、Yb/ITO、Al/IZO、Ba/IZO、Ca/IZO、Cs/IZO、Li/IZO、Mg/IZO、Sm/IZO、Yb/IZO、Al:Ba、Al:Cs、Al:Li、Al:Mg、Al:Sm、Al:Yb、Ag:Ba、Ag:Cs、Ag:Li、Ag:Mg、Ag:Sm、Ag:Yb、ITO、IZO、石墨烯中的一种或多种构成的复合结构,且厚度不大于100nm。
