专利号: 201711146542X
申请人: 安徽理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

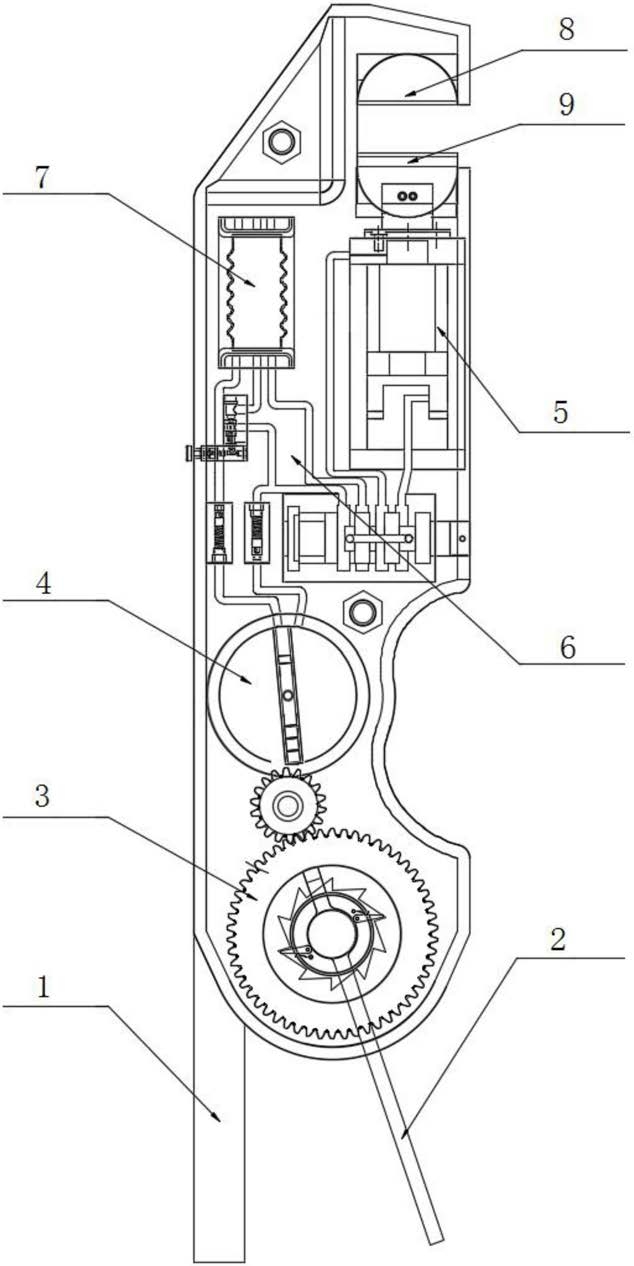

1.一种手持便携式握力驱动液压剪,包括壳体(1)、上刀具(8)、下刀具(9)、液压缸(5)、组合阀(6)、油箱(7)、曲柄连杆往复泵(4)、棘轮齿轮传动机构(3)和操作手柄(2),其特征在于:所述壳体(1)内设有油箱(7),壳体(1)的顶部对应设有油箱进油口,底部设有握把;

所述棘轮齿轮传动机构(3)包括棘轮(308)、棘爪(307)、中间轴(305)、大齿轮(306)、小齿轮(304)、轴承(302)、飞轮轴(301)、轴套(303),所述棘轮(308)与操作手柄(2)固定连接,所述操作手柄(2)的一端穿过并伸出壳体(1),所述棘爪(307)与大齿轮(306)的端面固定连接,并与棘轮(308)对应连接,所述大齿轮(306)的中心处固定有中间轴(305),所述大齿轮(306)上还啮合有小齿轮(304),所述小齿轮(304)的中心处固定连接有飞轮轴(301),所述飞轮轴(301)上设有轴套(303)和轴承(302),并通过轴套(303)和轴承(302)与壳体(1)对应连接,所述飞轮轴(301)的一端设有飞轮,所述飞轮的端面上偏心设置有短轴;

所述曲柄连杆往复泵(4)包括曲柄连杆(402)、泵体端盖(401)、连杆缸体(404)和连杆基体(403),所述连杆基体(403)为圆形,并位于泵体端盖(401)的内部,所述泵体端盖(401)对应设为圆形,且一侧设有开口,另一侧设有往复泵出油口(405)和往复泵进油口(406),所述连杆基体(403)中设有连杆缸体(404),连杆缸体(404)穿过连杆基体(403)的圆心并贯穿连杆基体(403),所述曲柄连杆(402)的一端位于连杆缸体(404)中,另一端穿过泵体端盖(401)上的开口并与飞轮上的短轴转动连接;

所述组合阀(6)包括单向阀(10)、溢流阀(11)和换向阀(12),所述单向阀(11)与曲柄连杆往复泵(4)和油箱(7)对应连接,所述换向阀(12)与液压缸(5)和油箱(7)对应连接;

所述液压缸(5)的下端设有液压缸进油口(504),左端设有液压缸出油口(506),并分别与换向阀(12)对应连接,所述液压缸(5)中设有活塞(507),活塞(507)上固定有活塞杆(502),所述活塞杆(502)的一端与下刀具(9)固定连接,所述壳体(1)上对应设有上刀具(8)。

2.根据权利要求1所述的手持便携式握力驱动液压剪,其特征在于:所述中间轴(305)上对应大齿轮(306)设有键槽和键,并通过键与大齿轮(306)固定连接,中间轴(305)的两端通过轴承(302)与壳体(1)转动连接,所述小齿轮(304)位于飞轮轴(301)的中部,飞轮轴(301)上对应设有键槽和键,并通过键与小齿轮(304)固定连接。

3.根据权利要求1所述的手持便携式握力驱动液压剪,其特征在于:所述液压缸(5)包括上端盖(501)、下端壳体(503)、密封圈(508)和第二螺栓(505),所述上端盖(501)与下端壳体(503)的顶部通过五颗第二螺栓(505)固定连接,所述液压缸(5)的底部设有密封圈(508)。

4.根据权利要求1所述的手持便携式握力驱动液压剪,其特征在于:所述单向阀(10)包括单向阀一和单向阀二,所述单向阀一的进油口与油箱(7)连通,出油口与往复泵进油口(406)连通,所述单向阀二的进油口与往复泵出油口(405)连通,出油口同时连通换向阀(12)和溢流阀(11)。

5.根据权利要求4所述的手持便携式握力驱动液压剪,其特征在于:所述换向阀(12)为三位四通式结构,包括换向旋钮(1201)、换向阀壳体(1202)、换向阀阀芯(1203)、换向阀进油口一(1204)、换向阀出油口一(1205)、换向阀进油口二(1206)、换向阀出油口二(1207)和直通油路(1208),所述换向阀进油口二(1206)与液压缸出油口(506)连通,换向阀出油口二(1207)与液压缸进油口(504)连通,换向阀出油口一(1205)与油箱(7)连通,换向阀进油口一(1204)和换向阀出油口二(1207)通过直通油路(1208)连通。

6.根据权利要求1-5任一项所述的手持便携式握力驱动液压剪,其特征在于:所述壳体(1)包括左端外壳(101)和右端外壳(102),且左端外壳(101)和右端外壳(102)均为腔体结构,并通过第一螺栓(103)固定连接。
