1.一种C掺杂花球状TiO2/MoS2复合材料的制备方法，其特征是，包括以下步骤：首先以乙酸为溶剂，以平均分子量40000g/moL的聚乙烯吡咯烷酮(PVP)为分散剂和碳源，以钛酸四丁酯(TBT)为钛源采用溶剂热法、经煅烧制备由锐钛矿和单斜晶TiO2(B)组成的花球状TiO2，其中，乙酸和聚乙烯吡咯烷酮的添加比例为(0.18～0.2)g:40mL；以合成的花球状TiO2为骨架，再以钼酸铵为钼源，以硫脲为硫源经过水热法得到由纳米片形成的C掺杂花球状TiO2/MoS2复合材料，其中，TiO2、钼酸铵和硫脲质量比为2∶1～4∶1～4；整体复合材料的直径为2～

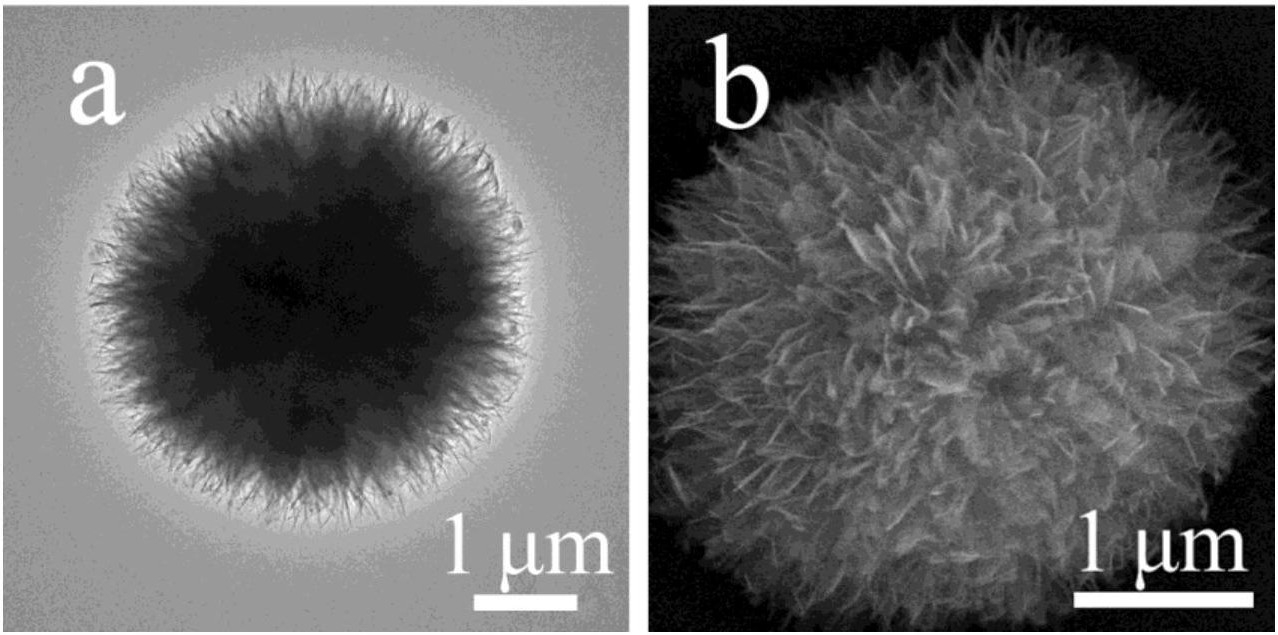

3μm，在该复合材料中，C掺杂的花球状TiO2由片状花瓣聚合而成，花瓣厚8～12nm，MoS2均匀附着在TiO2的片状花瓣表面上。

2.如权利要求1所述的制备方法，其特征是，具体包括以下步骤：①将PVP溶解在乙酸中，搅拌得到透明溶液；

②将TBT加入到步骤①所得的透明溶液中，搅拌得到悬浮液；

③将步骤②制备的悬浮液进行溶剂热反应，结束后冷却，进行分离，洗涤，干燥得到沉淀；

④将步骤③制备的沉淀进行煅烧；然后冷却，得到TiO2粉末；

⑤将步骤④得到的TiO2粉末和钼酸铵、硫脲加入到水中，搅拌、超声分散得到均匀的悬浊液；

⑥将步骤⑤制备的悬浮液进行水热反应，结束后冷却，进行分离，洗涤，干燥得到沉淀，即为由纳米片形成的C掺杂花球状TiO2/MoS2复合材料。

3.如权利要求2所述的制备方法，其特征是：步骤①中，混合均匀时搅拌的温度为25～

30℃；优选地，搅拌温度为25℃；搅拌溶解时间0.5-1h；优选地，搅拌0.5h。

4.如权利要求2所述的制备方法，其特征是：步骤②中，混合均匀时搅拌温度为25～30℃；优选地，搅拌温度为25℃；将TBT滴加至步骤①所得的透明溶液中，滴加TBT时间10min。

5.如权利要求2所述的制备方法，其特征是：步骤③中，溶剂热反应条件：温度为150℃，反应时间为24h；

洗涤剂为去离子水、无水乙醇，洗涤3～6次；优选地，先用去离子水洗涤3次，再用无水乙醇洗涤2次；

干燥温度为50℃～60℃；优选地，干燥温度为50℃，干燥时间为12h。

6.如权利要求2所述的制备方法，其特征是：步骤④中，所述煅烧条件为400℃～550℃，

1～3h，优选地，所述煅烧条件为400℃，煅烧2h，在N2气保护中。

7.如权利要求2所述的制备方法，其特征是：步骤⑤中，TiO2粉末、钼酸铵和硫脲质量比为1∶1∶1；搅拌分散时间1h；超声0.5h。

8.如权利要求2所述的制备方法，其特征是：步骤⑥中，水热反应条件为200℃，水热反应24h；

洗涤剂为去离子水、无水乙醇，洗涤3～6次；优选地，先用去离子水洗涤3次，再用无水乙醇洗涤2次；

干燥温度为50℃～60℃；优选地，干燥温度为50℃，干燥时间为12h。

9.采用权利要求1～8中任一项所述的方法制备得到的由纳米片形成的C掺杂花球状TiO2/MoS2复合材料。

10.权利要求9所述的由纳米片形成的C掺杂花球状TiO2/MoS2复合材料在制备锂离子电池负极材料中的应用。
