专利号: 2017111484416
申请人: 浙江新瑞建设集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

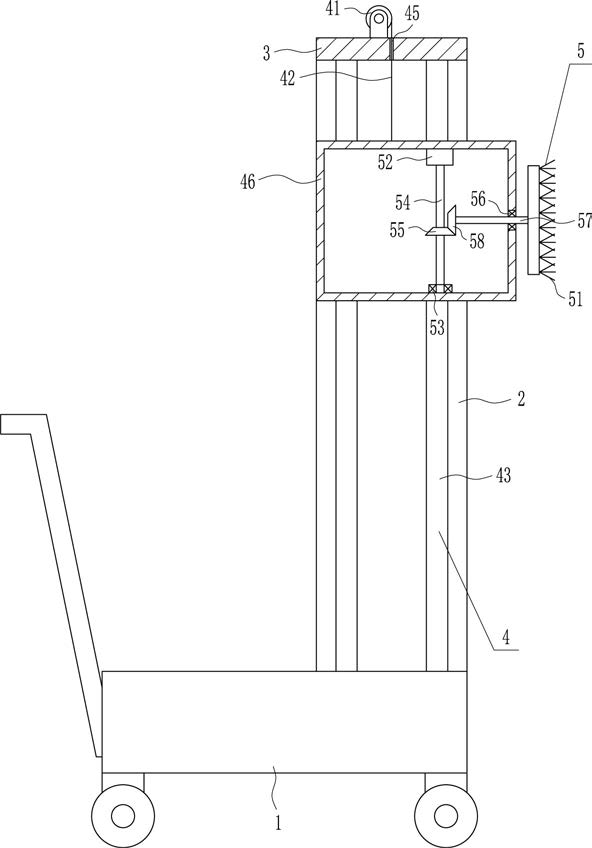

1.一种建筑用玻璃表面清洁设备,其特征在于,包括有推车(1)、支板(2)、顶板(3)、升降装置(4)和清洁装置(5),推车(1)顶部右侧前后对称连接有支板(2),两块支板(2)顶部连接有顶板(3),两块支板(2)内侧和顶板(3)顶部中间安装有升降装置(4),升降装置(4)的升降部件内安装有清洁装置(5)。

2.根据权利要求1所述的一种建筑用玻璃表面清洁设备,其特征在于,升降装置(4)包括有电动绕线轮(41)、钢丝绳(42)、滑轨(43)、滑块(44)和箱体(46),顶板(3)顶部中间安装有电动绕线轮(41),电动绕线轮(41)上连接有钢丝绳(42),顶板(3)顶部中间开有通孔(45),钢丝绳(42)位于通孔(45)内,两块支板(2)内侧均左右对称安装有滑轨(43),滑轨(43)呈竖直设置,滑轨(43)上滑动式设有两个滑块(44),滑块(44)内侧连接有箱体(46),箱体(46)顶部中间与钢丝绳(42)底端连接。

3.根据权利要求2所述的一种建筑用玻璃表面清洁设备,其特征在于,清洁装置(5)包括有毛刷(51)、电机(52)、第一轴承座(53)、第一转杆(54)、第一锥齿轮(55)、第二轴承座(56)、第二转杆(57)和第二锥齿轮(58),箱体(46)内顶部偏右位置安装有电机(52),箱体(46)内底部偏右位置安装有第一轴承座(53),第一轴承座(53)内连接有第一转杆(54),第一转杆(54)顶端与电机(52)的输出轴连接,第一转杆(54)中部连接有第一锥齿轮(55),箱体(46)右部安装有第二轴承座(56),第二轴承座(56)内连接有第二转杆(57),第二转杆(57)最左部连接有第二锥齿轮(58),第二锥齿轮(58)与第一锥齿轮(55)啮合,第二转杆(57)右端连接有毛刷(51)。

4.根据权利要求3所述的一种建筑用玻璃表面清洁设备,其特征在于,还包括有喷水装置(6),喷水装置(6)包括有水箱(61)、水泵(62)、第一出水管(63)、第二出水管(64)、第一阀门(65)和固定杆(66),推车(1)顶部左侧连接有水箱(61),水箱(61)内底部安装有水泵(62),水泵(62)上连接有第一出水管(63),第一出水管(63)末端穿过水箱(61)右侧下部并位于毛刷(51)上方,箱体(46)顶部最右侧连接有固定杆(66),固定杆(66)顶端与第一出水管(63)末端连接,水箱(61)左侧最下部连接有第二出水管(64),第二出水管(64)上安装有第一阀门(65)。

5.根据权利要求4所述的一种建筑用玻璃表面清洁设备,其特征在于,还包括有吹干装置(7),箱体(46)内左侧下部安装有吹干装置(7),吹干装置(7)包括有压缩缸(71)、活塞(72)、弹簧(73)、压板(74)、单向阀门(75)、出气管(76)、进气管(77)和凸轮(78),第一转杆(54)下部连接有凸轮(78),箱体(46)内左侧下部连接有压缩缸(71),压缩缸(71)内竖直设有活塞(72),活塞(72)右侧上下对称连接有弹簧(73),弹簧(73)右端与压缩缸(71)内右侧连接,活塞(72)右侧中间连接有压板(74),压板(74)右侧穿过压缩缸(71)右侧并与凸轮(78)接触,压缩缸(71)上下两侧左部都连接有单向阀门(75),上面的单向阀门(75)上连接有出气管(76),出气管(76)末端穿过箱体(46)右侧上部并位于毛刷(51)上方,下面的单向阀门(75)上连接有进气管(77),进气管(77)底端穿过箱体(46)底部最左侧。

6.根据权利要求5所述的一种建筑用玻璃表面清洁设备,其特征在于,还包括有盖板

(8)和把手(9),水箱(61)顶部左侧铰接连接有盖板(8),盖板(8)完全遮住水箱(61)顶部,盖板(8)顶部最右侧连接有把手(9)。

7.根据权利要求6所述的一种建筑用玻璃表面清洁设备,其特征在于,还包括有连接杆(10)和环形多孔管(11),箱体(46)右侧上下对称连接有连接杆(10),连接杆(10)右端连接有环形多孔管(11),环形多孔管(11)左侧上部与出气管(76)尾端连接,环形多孔管(11)位于毛刷(51)外侧。
