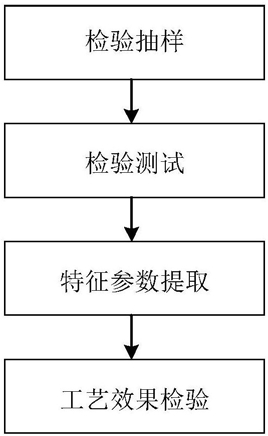

1.大型卷铁心牵引变压器绕组工艺效果的检验方法，其特征在于，包括以下步骤：第一步：检验抽样

对同一生产线生产的大型卷铁心牵引变压器进行抽样，样本总数记为N，同时对抽取的待检验大型卷铁心牵引变压器进行编号，编号记为1,2,3，……，N号；

第二步：检验测试

对抽取的大型卷铁心牵引变压器(1,2,3，……，N号)逐台进行检验测试，具体测试步骤如下：

2.1检验准备及测试接线

将卷铁心牵引变压器的高压绕组进线端与高压绕组出线端短接，然后与频域介电谱测试仪电压输出端连接，将卷铁心牵引变压器的低压绕组进线端与低压绕组出线端短接，然后与频域介电谱测试仪电压输入端连接，测试环境温度并记为T(摄氏度)；

2.2频域介电谱测试

设置输出电压为1400伏特，设置测试频率范围为1kHz至1mHz，开启频域介电谱测试仪对卷铁心牵引变压器进行频域介电谱测试，得到环境温度T(摄氏度)下的相对复介电常数实部(ε′)与相对复介电常数虚部(ε″)的频域介电谱；

2.3频域介电谱测试结果归算

将步骤2.2中测得的环境温度T下牵引变压器内绝缘的相对复介电常数实部(ε′)频域介电谱依据式(1)归算至参考温度15℃，将步骤2.2中测得的环境温度T下卷铁心变压器内绝缘的相对复介电常数虚部(ε″)频域介电谱依据式(2)归算至参考温度15℃式中，fT为环境温度T下频域介电谱的测试频率，所述测试频率：包括1mHz，2.15mHz，

4.64mHz，0.01Hz，0.02154Hz，0.04642Hz，0.1Hz，0.21544Hz，0.46416Hz，1Hz，2.1544Hz，

4.6416Hz，10Hz，20Hz，42Hz，60Hz，90Hz，220Hz，470Hz，1000Hz；f15℃为fT在参考温度15℃下对应的频率点，式(1)与式(2)中的fT/f15℃有如下的表达式：通过对归算至参考温度15℃后的测试结果进行多项式拟合得到参考温度15℃下1kHz至1mHz的对复介电常数实部(ε′)与相对复介电常数虚部(ε″)的频域介电谱曲线；

第三步：特征参数提取

针对抽取的大型卷铁心牵引变压器(1,2,3，……，N号)的测试结果，逐台进行特征参数提取：采用式(4)、(5)所示ε′和ε″表达式，基于第二步中得到参考温度15℃下卷铁心牵引变压器内绝缘的ε′与ε″的频域介电谱，使用MATLAB通过非线性最小二乘法进行拟合，进而得到特征参数(σdc，Δε1，Δε2，τ1，τ2)的值，在进行拟合时为保证模型参数拟合结果的唯一性和准确性，以(6)为目标函数，当误差平方和θ的值最小时，认为拟合有效，抽取的大型卷铁心牵引变压器(1,2,3，……，N号)的特征参数值依次记为(σdc_1，Δε1_1，Δε2_1，τ1_1，τ2_1)，(σdc_2，Δε1_2，Δε2_2，τ1_2，τ2_2)，(σdc_3，Δε1_3，Δε2_3，τ1_3，τ2_3)，……，(σdc_N，Δε1_N，Δε2_N，τ1_N，τ2_N)；

式中，σdc为直流电导率，Δε1为界面极化的弛豫强度，Δε2为偶极子转向极化的弛豫强度，τ1为界面极化的弛豫时间，τ2为偶极子转向极化的弛豫时间，α1界面极化的分布参数，α2为偶极子转向极化的分布参数，ω为角频率，ε′fit(ω)为拟合值，ε″fit(ω)为测试值，参数提取过程的使用MATLAB通过非线性最小二乘法进行参数拟合时，边界限制条件如下：高频介电常数0<ε∞<10，直流电导10-11<σdc<10-4界面极化弛豫强度0.1<Δε1<400，界面极化弛豫时间10<τ1<10000，偶极子转向极化弛豫强度0.1<Δε2<20，偶极子转向极化弛豫时间10-12<τ2<10-6，分布参数0<α1、α2<1；

第四步：卷铁心牵引变压器大型绕组绝缘工艺效果检验通过式(7)计算检验系数H，若检验系数H大于标准值k，则卷铁心牵引变压器大型绕组绝缘工艺不合格，若检验系数H小于或等于标准值k，则卷铁心牵引变压器大型绕组绝缘工艺合格，k值根据生产需要设定；

式(7)中H1为特征参数σdc的检验系数，H2为特征参数Δε1的检验系数，H3为特征参数Δε2的检验系数，H4为特征参数τ1的检验系数，H5为特征参数τ2的检验系数，H1至H5的具体计算方法如下：
