专利号: 2017111498423
申请人: 温岭市山市金德利电器配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

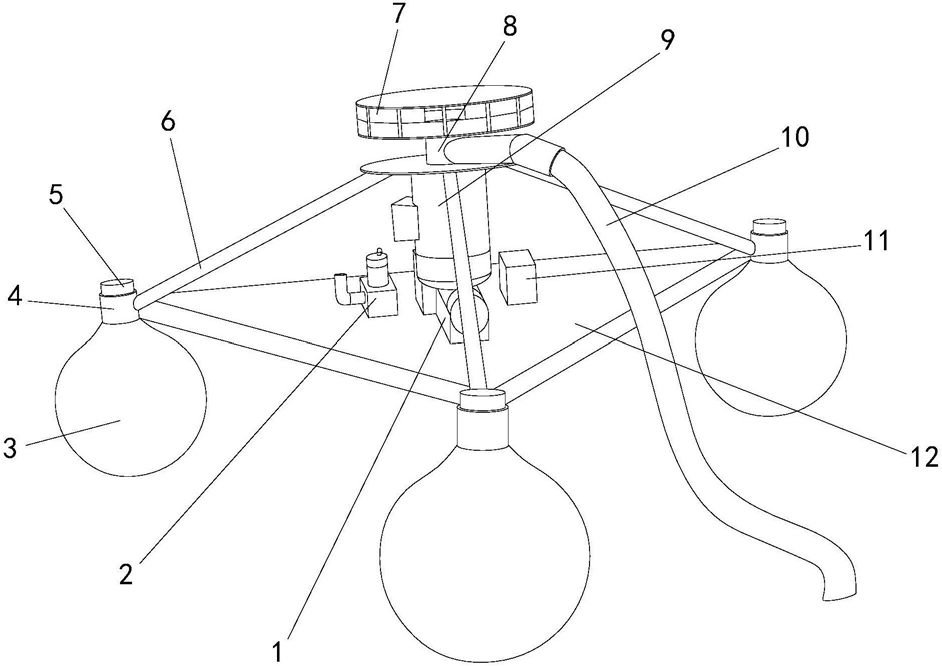

1.一种GPS导航移动式平台自动投饲机,其结构包括GPS移动机体(1)、空气泵(2)、浮球(3)、固定接头(4)、封盖(5)、支撑杆(6)、喷洒头(7)、泵机(8)、抽取电机(9)、输料管(10)、蓄电池(11)、主机板(12),所述主机板(12)为三角形,3个角均焊接有固定接头(4),所述浮球(3)顶端贯穿固定接头(4)中部,与固定接头(4)胶接,顶端锁接有封盖(5),其特征在于:所述固定接头(4)均通过支撑杆(6)与泵机(8)焊接,所述泵机(8)底端锁接有抽取电机(9),顶端扣接有喷洒头(7),前端胶接有输料管(10),位于主机板(12)中部上侧,所述GPS移动机体(1)镶嵌锁接于主机板(12)顶端后侧中部,所述空气泵(2)与主机板(12)镶嵌胶接,位于GPS移动机体(1)左侧中部,所述蓄电池(11)与主机板(12)锁接,通过主机板(12)与空气泵(2)电连接;

所述主机板(12)包括气囊(1201)、平衡浮槽(1202)、失衡顶压槽(1203)、齿轮(1204)、第一轴杆(1205)、机板主体(1206)、充气管槽(1207)、接电线(1208)、第一触板(1209)、第二轴杆(1210)、通电齿杆(1211)、第二触板(1212)、第一弹簧(1213)、第一挡板连板(1214)、挡板(1215)、充气泵头(1216)、第二挡板连板(1217)、第三轴杆(1218)、顶压齿杆(1219)、第二弹簧(1220)、顶压挡板(1221),所述机板主体(1206)底端3角均一体化镶嵌设有失衡顶压槽(1203),所述平衡浮槽(1202)设有3个,与机板主体(1206)为一体化结构,对应设于失衡顶压槽(1203)朝向机板主体(1206)中心处,所述失衡顶压槽(1203)内部一体化胶接有气囊(1201),顶端分别通过充气管槽(1207)与充气泵头(1216)左右两端和前端相通,所述充气泵头(1216)顶端与空气泵(2)底端中部胶接,内部左右两端和前端均镶嵌设有挡板(1215),所述挡板(1215)设有3块,左右两侧挡板(1215)底端均焊接有第一挡板连板(1214),通过第一挡板连板(1214)后端分别与第一轴杆(1205)右侧的齿轮(1204)和第二轴杆(1210) 左侧的齿轮(1204)啮合,前侧挡板(1215)底端焊接有第二挡板连板(1217),通过第二挡板连板(1217)与第三轴杆(1218)左侧的齿轮(1204)啮合,底端通过第一弹簧(1213)与机板主体(1206)镶嵌锁接,所述第一轴杆(1205)贯穿胶接有齿轮(1204),通过齿轮(1204)与顶压齿杆(1219)啮合,所述第二轴杆(1210)中部套接有齿轮(1204),通过中部的齿轮(1204)与通电齿杆(1211)啮合,右侧套接有齿轮(1204),通过右侧的齿轮(1204)与右侧的顶压齿杆(1219)啮合,所述第三轴杆(1218)右侧套接有齿轮(1204),通过齿轮(1204)与前侧的顶压齿杆(1219)啮合,所述齿轮(1204)设有7个,所述顶压齿杆(1219)设有3个,其中前侧的顶压齿杆(1219)前后长度较长,底端均与顶压挡板(1221)垂直焊接,所述顶压挡板(1221)设有3个,顶端通过第二弹簧(1220)分别与3个失衡顶压槽(1203)顶端锁接,所述通电齿杆(1211)前端设于第一触板(1209)、第二触板(1212)之间,与第一触板(1209)、第二触板(1212)间隙配合,所述第一触板(1209)顶端与蓄电池(11)电连接,所述第二触板(1212)左侧通过接电线(1208)与空气泵(2)电连接。

2.根据权利要求1所述的一种GPS导航移动式平台自动投饲机,其特征在于:所述浮球(3)为球形体。

3.根据权利要求1所述的一种GPS导航移动式平台自动投饲机,其特征在于:所述固定接头(4)为圆环体。

4.根据权利要求1所述的一种GPS导航移动式平台自动投饲机,其特征在于:所述固定接头(4)设有3个。

5.根据权利要求1所述的一种GPS导航移动式平台自动投饲机,其特征在于:所述支撑杆(6)设有3根。
