专利号: 2017111579878
申请人: 陈聚伍
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

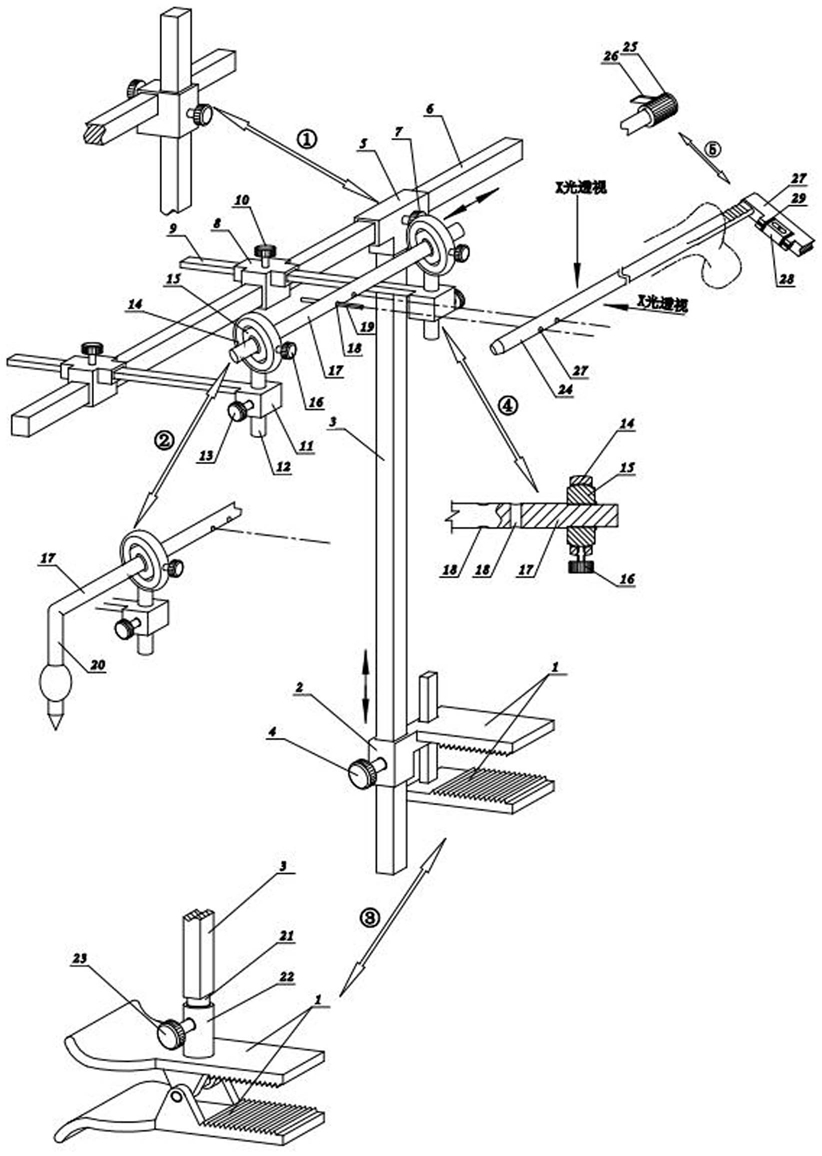

1.一种股骨髓内钉远端瞄准仪,包括与固定载体连接的夹持部件,安装在夹持部件上设置有升降平移机构,在升降平移机构上设置有纵向平移机构,在纵向平移机构上平行设置有两个横向平移机构,其特征是:位于两个横向平移机构的末端分别设置有万向节;所述万向节包括万向轴内球体和内球体锁紧销,两者匹配套装在一起,在万向轴内球体侧面垂直安装有内球体锁紧销,所述万向轴内球体设置有贯穿其中心的轴孔,在左、右万向节的内球体轴孔内贯穿安装有一根调节杆,在调节杆上设置有两个贯穿其中心且平行的径孔,两个径孔之间的距离等于髓内钉内端两个平行的锁定螺钉孔之间的距离,每个径孔内分别安装有锁定螺钉;位于两个横向平移机构的末端分别安装锁块,每个锁块设置有竖向孔,每个锁块侧壁垂直安装有连杆锁紧销;万向轴外球壳上固定有连杆,连杆匹配安装于对应锁块的竖向孔内,通过连杆锁紧销对连杆固定;在所述调节杆的一端或者两端设置有自由垂杆,自由垂杆的轴线与所述两径孔的轴线垂直;在所述髓内钉的外露端设置有水平参照杆,水平参照杆与髓内钉内端两个平行的锁定螺钉孔平行;或者,在所述髓内钉的外露端固定有手柄,在手柄上设置有定位卡槽,定位卡槽内安装有可以灵活拆卸的水平仪,水平仪与髓内钉内端两个平行的锁定螺钉孔平行。

2.根据权利要求1所述的股骨髓内钉远端瞄准仪,其特征是:位于立柱上端固定有调节套,调节套的两侧分别设置有竖向燕尾滑槽,纵杆为两个独立对称的纵杆,两独立纵杆的内端分别设置竖向燕尾滑块,竖向燕尾滑块匹配安装于对应的竖向燕尾滑槽中。

3.根据权利要求1所述的股骨髓内钉远端瞄准仪,其特征是:在位于纵梁上的两个横套上分别设置有竖向燕尾滑槽,横杆的内端分别设置竖向燕尾滑块,竖向燕尾滑块匹配安装于对应的竖向燕尾滑槽中。

4.根据权利要求1所述的股骨髓内钉远端瞄准仪,其特征是:在所述升降平移机构的中部设置有竖转轴和竖转套,两者套装在一起,并在竖转套侧壁垂直连接有对竖转轴锁紧的竖转轴锁紧销;或者,所述升降平移机构是在夹持部件上设置固定套,在固定套内匹配套装有立柱,在立柱上端安装纵套,纵套侧面垂直安装纵杆锁紧销,在纵套内匹配安装有纵向平移机构的纵杆;在纵杆上安装有横套,横套侧壁垂直安装有横杆锁紧销,横套内匹配套装有横向平移机构的横杆。

5.根据权利要求1所述的股骨髓内钉远端瞄准仪,其特征是:所述升降平移机构是将立柱固定在夹持部件上,在立柱上侧套装有能够升降滑动的竖套并安装立柱锁紧销,在竖套上设置有纵套,纵套侧面垂直安装纵杆锁紧销,在纵套内匹配安装有纵向平移机构的纵杆;在纵杆上安装有横套,横套侧壁垂直安装有横杆锁紧销,横套内匹配套装有横向平移机构的横杆。
