专利号: 2017111592938
申请人: 安徽省华财塑胶科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

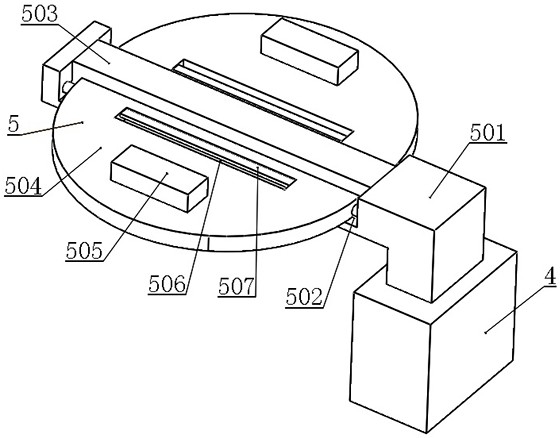

1.一种具有防尘功能的塑胶助剂搅拌装置,包括用于盛放助剂的搅拌桶(1),以及设置在所述搅拌桶(1)上的出料管(2),其特征在于:还包括设置在所述搅拌桶(1)桶体开口位置处的旋转磁力单元(3),以及设置在所述搅拌桶(1)上并通过所述旋转磁力单元(3)排斥磁力顶起方式以用于进行径向摇摆搅拌的搅拌单元(4),若干个所述搅拌单元(4)按圆周排列方式均匀设置在所述搅拌桶(1)上,所述搅拌单元(4)上端位置处还设有用于遮挡防尘的防尘单元(5),所述防尘单元(5)包括设置在所述搅拌单元(4)上并向中部凸出设置的防尘安装板(501),设置在所述防尘安装板(501)上表面上的安装槽(502),设置在所述安装槽(502)中部的隔板(503),分别铰接设置在所述隔板(503)两侧位置处的两个防尘板(504),设置在所述防尘板(504)上表面上并通过磁力吸引方式以用于固定已经收拢的所述防尘板(504)的固定磁铁(505),以及设置在所述防尘板(504)上表面上并用于收纳灰尘的收纳槽(506),所述收纳槽(506)槽口位置处靠近铰接端的一侧设有灰尘阻挡板(507),所述安装槽(502)内两侧位置处设有支撑并保持所述防尘板(504)水平的支撑板(508);

所述搅拌单元(4)包括设置在所述搅拌桶(1)外环面上的安装架部(401),设置在所述安装架部(401)上端位置处的基座部(402),以及铰接设置在所述基座部(402)下端并用于进行径向的摇摆搅拌的搅拌部(403);

所述安装架部(401)包括设置在所述搅拌桶(1)外环面上的上下两个安装块(401a),设置在两个所述安装块(401a)上的安装柱(401b),设置在所述安装柱(401b)上端内侧面上并用于所述基座部(402)进行卡合安装的上卡合板(401c)以及下螺接板(401d);

所述上卡合板(401c)下表面上设有卡合用的卡合槽(401e),所述下螺接板(401d)上设有用于所述基座部(402)穿过的安装口(401f),所述安装口(401f)两侧位置处设有用于所述基座部(402)进行螺接固定的成排的螺接孔(401g);

所述基座部(402)包括穿过所述下螺接板(401d)并与所述上卡合板(401c)进行卡合连接的基座板(402a),设置在所述基座板(402a)下端并用于铰接安装所述搅拌部(403)的铰接轴(402b),以及设置在所述基座板(402a)两侧位置处并用于在所述下螺接板(401d)上进行螺接固定的螺接板(402c)。

2.根据权利要求1所述的一种具有防尘功能的塑胶助剂搅拌装置,其特征在于:所述搅拌部(403)包括上端铰接设置在所述基座部(402)上的搅拌柱(403a),以及卡合设置在所述搅拌柱(403a)上并用于与所述旋转磁力单元(3)形成排斥磁场的搅拌部磁力块(403b)。

3.根据权利要求2所述的一种具有防尘功能的塑胶助剂搅拌装置,其特征在于:所述搅拌部(403)还包括设置在所述搅拌柱(403a)两侧位置处的搅拌叶(403c),所述搅拌叶(403c)的设置高度低于所述搅拌部磁力块(403b)。

4.根据权利要求1所述的一种具有防尘功能的塑胶助剂搅拌装置,其特征在于:所述旋转磁力单元(3)包括设置在所述搅拌桶(1)上的连接板(301),设置在所述连接板(301)中部的减速电机(302),设置在所述减速电机(302)上的旋转板(303),以及分别设置在所述旋转板(303)两端位置处并通过排斥磁力方式以用于顶起所述搅拌单元(4)的两个旋转磁力块(304)。

5.根据权利要求4所述的一种具有防尘功能的塑胶助剂搅拌装置,其特征在于:所述连接板(301)上设有用于给所述减速电机(302)供电的电池组(305),所述电池组(305)上表面高度低于所述旋转板(303)。

6.根据权利要求5所述的一种具有防尘功能的塑胶助剂搅拌装置,其特征在于:所述减速电机(302)卡合设置在所述连接板(301)中部的安装孔内,并通过电机安装块(306)卡合固定在所述连接板(301)上,两个所述电机安装块(306)分别设置在所述减速电机(302)上的两侧位置处。
