1.一种二氧化锡/二氧化锰负载硫颗粒的纳米复合材料的制备方法，包括以下步骤：A、将锡盐与碳源混合在水中制得混合液，搅拌超声后，水热反应，得到二氧化锡/碳复合材料，将产物洗涤干燥，收集；

B、将二氧化锡/碳复合材料与高锰酸钾溶液放入反应釜中进行水热反应，反应结束后，离心、洗涤、干燥获得二氧化锡/二氧化锰颗粒；

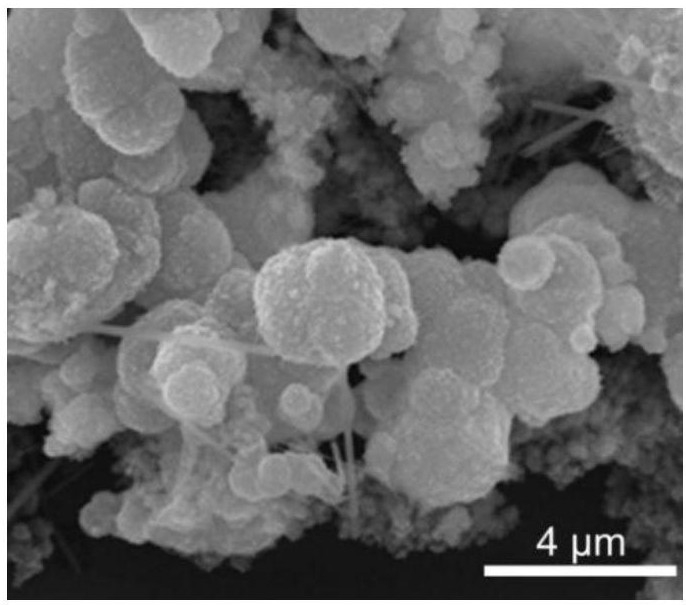

C、将二氧化锡/二氧化锰颗粒与硫粉混合均匀，在惰性气氛下熏硫，得到二氧化锡/二氧化锰/硫颗粒，即二氧化锡/二氧化锰负载硫颗粒的纳米复合材料。

2.如权利要求1所述的制备方法，其特征在于：所述步骤A中所述锡盐为五水合四氯化锡，锡盐在混合液中的浓度为0.2～0.6mol/L；所述碳源为果糖、葡萄糖中的一种或两种；碳源在混合液中的浓度为0.2～0.6mol/L。

3.如权利要求1所述的制备方法，其特征在于：所述步骤A中所述反应的温度为130～

200℃；反应时间为8～16小时。

4.如权利要求1所述的制备方法，其特征在于：所述步骤A中所述干燥为真空干燥，温度为30～80℃，干燥时间2～18小时；所述步骤B中所述干燥为真空干燥，温度为35～85℃，干燥时间1～20小时。

5.如权利要求1所述的制备方法，其特征在于：所述步骤B中所述高锰酸钾溶液中高锰酸钾的浓度为0.2～0.8mol/L；所述二氧化锡/碳复合材料在高锰酸钾溶液中的浓度为12～

50g/L。

6.如权利要求1所述的制备方法，其特征在于：所述步骤B中所述反应的温度为130～

200℃；反应时间为6～16小时。

7.如权利要求1所述的制备方法，其特征在于：所述步骤C中所述二氧化锡/二氧化锰颗粒与硫粉质量比为1：1～1：3。

8.如权利要求1所述的制备方法，其特征在于：所述步骤C中所述熏硫的温度为120～

200℃；熏硫时长为10～18小时。

9.一种锂硫电池正极，使用如权利要求1-8任一项所述的制备方法制备的二氧化锡/二氧化锰负载硫颗粒的纳米复合材料制成。

10.一种锂硫电池，使用包括如权利要求9所述的锂硫电池正极制成。
