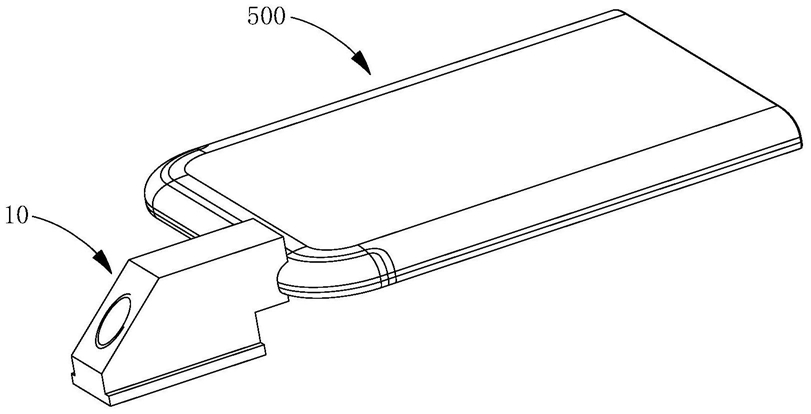

1.一种排气镶件，其特征在于，包括：

滑块，所述滑块沿水平方向开设有安装孔，所述滑块的前端形成用于与注塑件的碰穿孔周边的外表面紧贴的配合面；

镶针，设置于所述安装孔内，所述镶针的前端从所述滑块伸出并用于插入注塑件的碰穿孔内后形成碰穿位，所述镶针与所述安装孔间隙配合以使所述镶针与所述滑块之间形成排气通道，所述排气通道用于在注塑时形成冷胶后排气。

2.根据权利要求1所述的排气镶件，其特征在于，还包括设置在所述安装孔内且与所述滑块螺纹配合的定位螺丝，所述定位螺丝与所述镶针抵持。

3.根据权利要求2所述的排气镶件，其特征在于，所述定位螺丝为无头内六角螺丝。

4.根据权利要求2所述的排气镶件，其特征在于，所述定位螺丝与所述镶针之间设置有碟形弹簧以增加所述镶针在所述碰穿位施加的压力。

5.根据权利要求2所述的排气镶件，其特征在于，所述镶针包括头部及杆部，所述头部与所述定位螺丝相抵持，所述杆部的前端设置有变径段，所述变径段有一部分伸出于所述滑块，所述变径段最宽处的直径小于所述杆部的直径，所述变径段与所述滑块间隙配合。

6.根据权利要求5所述的排气镶件，其特征在于，所述变径段包括直径不变的第一段、第二段，以及直径变化的第三段，所述第三段位于所述第一段与第二段之间，所述第一段位于所述杆部的前端，所述第一段的直径小于所述第二段的直径，所述第三段的直径从前端至后端逐渐变大，所述第三段前端的直径等于所述第一段的直径，所述第三段后端的直径等于所述第二段的直径。

7.根据权利要求6所述的排气镶件，其特征在于，所述第二段的后端凹陷形成有环形凹槽。

8.根据权利要求7所述的排气镶件，其特征在于，所述杆部的后端与所述滑块过盈配合，所述杆部的侧壁设置有使所述杆部与所述滑块形成间隙的排气面，所述头部与所述滑块间隙配合，所述头部的前端凹陷形成有台阶，所述台阶与所述排气面相连，以使位于所述环形凹槽内的气体能通过所述排气面流入所述头部与所述安装孔之间的间隙中。

9.根据权利要求8所述的排气镶件，其特征在于，所述杆部相对的两侧对称设置有所述排气面。

10.一种注塑模具，其特征在于，包括权利要求1至9任一所述的排气镶件。
