专利号: 2017111674054
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

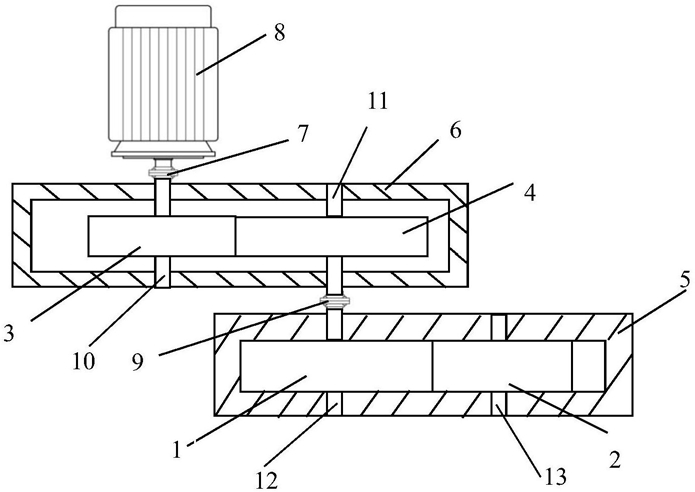

1.无脉动高阶椭圆齿轮泵,主要包括电机,变速器和齿轮泵,其特征在于:齿轮泵由主动高阶椭圆齿轮、从动高阶椭圆齿轮、高阶椭圆齿轮泵主动轴、高阶椭圆齿轮泵从动轴以及泵体组成,在泵体内设有高阶椭圆齿轮泵主动轴和高阶椭圆齿轮泵从动轴,主动高阶椭圆齿轮转子和从动高阶椭圆齿轮转子置于泵体内,相互啮合,且主动高阶椭圆齿轮转子设在高阶椭圆齿轮泵主动轴上,从动高阶椭圆齿轮转子设在高阶椭圆齿轮泵从动轴上,高阶椭圆齿轮泵主动轴的一端延伸至泵体的外部,通过联轴器A与变速器的变速器输出轴一端相连,变速器由主动非圆齿轮、从动非圆齿轮、变速器输入轴、变速器输出轴以及变速器壳体组成,变速器输入轴、变速器输出轴置于变速器壳体内,在变速器输出轴上套接从动非圆齿轮,变速器输入轴上套接主动非圆齿轮,且主动非圆齿轮和从动非圆齿轮均置于变速器的内部,主动非圆齿轮和从动非圆齿轮相互啮合,变速器输入轴的一端延伸至变速器壳体的外部,变速器输入轴的一端通过联轴器B与电机的输出轴相连。

2.根据权利要求1所述的无脉动高阶椭圆齿轮泵,其特征在于:高阶椭圆齿轮泵中的相同高阶椭圆齿轮转子,其节曲线方程为:

式中,ε为高阶椭圆齿轮转子的偏心率,a为高阶椭圆齿轮转子节曲线的基轴, 为主动高阶椭圆齿轮转子的节曲线极角, 为从动高阶椭圆齿轮转子的节曲线极角,n为高阶椭圆齿轮的阶数,r1、r2分别为主动高阶椭圆齿轮转子和从动高阶椭圆齿轮转子的节曲线向径,主动高阶椭圆齿轮安装在高阶椭圆齿轮泵的输入轴上;

其中电机与高阶椭圆齿轮泵之间有一套非圆齿轮变速器,非圆齿轮副的节曲线方程为:

式中,A为主动非圆齿轮和从动非圆齿轮的中心距, 为主动非圆齿轮的节曲线极角,为从动非圆齿轮的节曲线极角,r3、r4分别为主动非圆齿轮3和从动非圆齿轮4的节曲线向径,i34为主动非圆齿轮和从动非圆齿轮的传动比, 其中,R为非圆齿轮泵内腔半径,a为高阶椭圆齿轮转子节曲线的基轴,r1为主动高阶椭圆齿轮转子的节曲线向径,ε为高阶椭圆齿轮转子的偏心率;

主动非圆齿轮安装在变速机构输入轴上,从动非圆齿轮安装在变速机构输出轴上,电动机与变速机构输入轴相连,变速机构输出轴与高阶椭圆齿轮泵输入轴相连,主动非圆齿轮与高阶椭圆齿轮节曲线上的长轴相互平行。
