专利号: 2017111674228
申请人: 田卫社
专利类型:其他
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-09-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

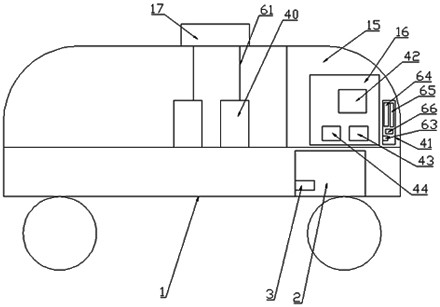

1.一种由电力驱动的轨道交通车辆,包括车辆本体(1),其特征在于,所述车辆本体(1)放置在轨道上,所述车辆本体(1)内设有电力驱动机构,所述电力驱动机构由固定安装在车辆本体(1)内的机座(2)、固定安装在机座(2)外侧的接线盒(3)、位于机座(2)内的圆孔(4)、固定安装在圆孔(4)内均匀分布的定子铁芯(5)、固定缠绕在定子铁芯(5)上的定子绕组(6)、固定安装在机座(2)一侧的挡盖(7)、位于挡盖(7)上的多个通风孔(8)、固定安装在机座(2)另一侧的端盖(9)、固定安装在端盖(9)中间的固定轴承一(10)、固定安装在圆孔(4)内的固定盘(11)、套装在固定盘(11)内且一端与固定轴承一(10)固定连接的转动轴(12)、固定安装在转动轴(12)上另一侧的排风扇(13)、与固定轴承一(10)固定连接的驱动轴(14)、位于车辆本体(1)前方的驾驶舱(15)、位于驾驶舱(15)内的行驶控制机构(16)共同构成的,所述车辆本体(1)上方设有电力来源机构,所述电力来源机构由固定安装在车辆本体(1)上表面的支撑台(17)、位于支撑台(17)上的圆形凹槽(18)、固定安装在圆形凹槽(18)内的步进电机(19)、固定安装在圆形凹槽(18)内的支撑架(20)、固定安装在支撑架(20)内的固定轴承二(21)、一端与步进电机(19)旋转端固定连接另一端与固定轴承二(21)固定连接的联轴器一(22)、位于支撑台(17)上表面均匀分布的多个球形凹槽(23)、位于球形凹槽(23)内的球形滚珠(24)、放置在球形滚珠(24)上方的盛放台(25)、一端与固定轴承二(21)固定连接另一端与盛放台(25)固定连接的旋转轴(26)、固定安装在盛放台(25)上的角度调节机构共同构成的,所述角度调节机构由固定安装在盛放台(25)一侧两端的轴承(27)、固定套装在轴承(27)内的连接轴(28)、固定安装在连接轴(28)上的支撑板(29)、固定安装在支撑板(29)上的感光器(30)、位于感光器(30)内部的信号发射器(31)、固定安装在轴承(27)一侧的伺服电机(32)、一端与伺服电机(32)固定连接另一端与轴承(27)固定连接的联轴器二(33)、固定安装在支撑板(29)下表面两侧的滑槽(34)、位于滑槽(34)内的移动块(35)、固定安装在移动块(35)两侧的固定轴(36)、固定套装在固定轴(36)末端且位于滑槽(34)内的滑轮(37)、一端与滑动块(35)固定连接另一端与盛放台(25)固定连接的电动伸缩杆(38)、固定安装在支撑板(29)上的太阳能发电机构(39)、固定安装在车辆本体(1)内的两个蓄电池机构(40)共同构成的,所述驾驶舱(15)内设有控制器(41)。

2.根据权利要求1所述的一种由电力驱动的轨道交通车辆,其特征在于,所述行驶控制机构(16)内设有方向盘(42)、油门(43)、刹车(44)等。

3.根据权利要求1所述的一种由电力驱动的轨道交通车辆,其特征在于,所述感光器(30)不仅可以感受太阳光的亮度,而且可以感受太阳光照射的角度。

4.根据权利要求1所述的一种由电力驱动的轨道交通车辆,其特征在于,所述太阳能发电机构(39)由固定安装在支撑板(29)上的固定架(45)、固定安装在固定架(45)上的铝合金框架(46)、固定安装在铝合金框架(46)上一侧的连线盒(47)、固定安装在铝合金框架(46)上的TPT背板(48)、固定安装在TPT背板(48)上的电池片(49)、分别固定安装在电池片(49)上下方的EVA薄膜(50)、固定安装在电池片(49)上的高透光钢化玻璃(51)、固定安装在铝合金框架(46)四周将太阳能发电机构(39)密封的硅胶(52)、一端与连线盒(47)出线端固定连接另一端与蓄电池机构(40)固定连接的光伏控制器(53)共同构成的。

5.根据权利要求1所述的一种由电力驱动的轨道交通车辆,其特征在于,所述蓄电池机构(40)由固定安装在车辆本体(1)内的蓄电池壳体(54)、固定安装在蓄电池壳体(54)内均匀分布的极板(55)、位于蓄电池壳体(54)内的电解液(56)、固定安装在蓄电池壳体(54)内且上端露出蓄电池壳体(54)的正负接线柱(57)、位于蓄电池壳体(54)上表面的进液口(58)、固定安装在进液口(58)上方的压盖(59)、固定安装在蓄电池壳体(54)外侧将蓄电池机构(40)包裹的防护外壳(60)共同构成的。

6.根据权利要求4所述的一种由电力驱动的轨道交通车辆,其特征在于,所述光伏控制器(53)通过电线(61)与蓄电池机构(40)的正负接线柱(57)固定连接。

7.根据权利要求4所述的一种由电力驱动的轨道交通车辆,其特征在于,所述光伏控制器(53)内设有检验蓄电池机构(40)电流的检测仪(62)。

8.根据权利要求1所述的一种由电力驱动的轨道交通车辆,其特征在于,所述控制器(41)内设有用电接口(63)、电容显示屏(64)、信号接收器(65)、PLC系统(66)。

9.根据权利要求1所述的一种由电力驱动的轨道交通车辆,其特征在于,所述信号发射器(31)通过蓝牙信号与信号接收器(65)连接。

10.根据权利要求1所述的一种由电力驱动的轨道交通车辆,其特征在于,所述控制器(41)与步进电机(19)、感光器(30)、伺服电机(32)、电动伸缩杆(38)、光伏控制器(41)等电性连接,通过PLC系统(66)控制。
