专利号: 2017111674444
申请人: 湖南天下洞庭粮油实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

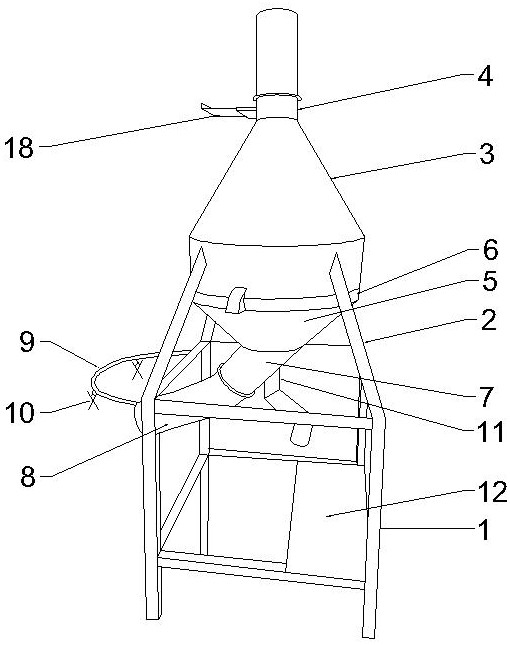

1.不等式粮食分样系统,其特征在于:它包括有支架(1),支架(1)顶部设有固定支撑脚(2),固定支撑脚(2)顶部安装有导料斗(3),导料斗(3)上部呈上小下大的圆锥形,圆锥形顶部固定有导料筒(4),导料筒(4)内设有控料板(18),导料斗(3)底部呈圆筒形,圆筒形底部活动活动安装有分样筒(5),分样筒(5)内安装有导粮组件,分样筒(5)顶部设有环形的限位环(6),限位环(6)套装在圆筒形底部外侧,分样筒(5)呈上大下小的漏斗形,分样筒(5)底部连接有出料筒(7),出料筒(7)顶部与分样筒(5)底部连接,出料筒(7)底部倾斜向下与出料管(8)相连接,支架(1)一侧设有与出料管(8)相配合的夹袋板(9),出料筒(7)中部设有垂直向下的分样管(11),分样管(11)下方的支架(1)下部设有垫料板(12),垫料板(12)上活动放置有取样桶;

所述的导粮组件包括有固定环(13)、分粮罩(14),其中,固定环(13)底部两侧的侧壁通过连接杆(15)与分样筒(5)顶部内腔壁相连接,安装后的固定环(13)外侧壁与导料斗(3)下部内腔壁之间形成外分粮通道;固定环(13)顶部向中心水平收缩形成冲击面,固定环(13)以及冲击面上均设有粮食冲击槽(16),分粮罩(14)呈尖锥形,其顶部锥尖正对导料筒(4)中心,底部固定在冲击面中心处,分粮罩(14)底部其中一侧向固定环(13)内腔壁延伸形成溅粮弧板(17),与溅粮弧板(17)相对的固定环(13)另一侧内腔壁上部设有固定弧板(19),固定弧板(19)倾斜固定在固定环(13)内腔壁上,其较低一端位于溅粮弧板(17)一侧;固定环(13)内腔安装有环形的内冲击环(20),内冲击环(20)上设有若干个内外贯穿的粮食过道。

2.根据权利要求1所述的不等式粮食分样系统,其特征在于:夹袋板(9)呈弧形,其内弧面位于出料筒(7)一侧,夹袋板(9)上通过吊绳安装有多个夹子(10)。

3.根据权利要求1所述的不等式粮食分样系统,其特征在于:限位环(6)外侧壁上设有锁扣,并通过锁扣安装在导料筒(4)底部。
