专利号: 201711167450X
申请人: 苏州琦少工程科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

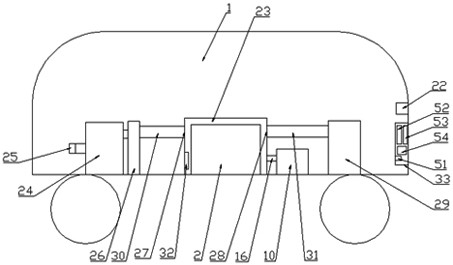

1.一种轨道交通车辆中齿轮箱的降温装置,包括车辆本体(1),其特征在于,所述车辆本体(1)放置在轨道上,所述车辆本体(1)内设有齿轮箱传动机构,所述齿轮箱传动机构由固定安装在车辆本体(1)下表面的齿轮箱(2)、固定套装在齿轮箱(2)上一侧的动力输入轴(3)、固定套装在齿轮箱(2)上另一侧的动力输出轴(4)、位于齿轮箱(2)内部的传动轴(5)、固定安装在传动轴(5)上与动力输入轴(3)和动力输出轴(4)互相啮合的多组齿轮(6)、位于齿轮箱(2)内部的润滑油(7)共同构成的,所述车辆本体(1)内设有自动吸热降温机构,所述自动吸热降温机构由固定安装在齿轮箱(2)内一侧的温度传感器(8)、位于温度传感器(8)内部的信号发射器一(9)、固定安装在车辆本体(1)内位于齿轮箱(2)一侧的冷却箱(10)、位于冷却箱(10)内的冷却液(11)、位于冷却箱(10)一侧的出液口(12)、位于冷却箱(10)另一侧的进液口(13)、固定安装在齿轮箱(2)内且两端伸出齿轮箱(2)外侧的吸热筒(14)、固定安装在冷却箱(10)内的循环泵(15)、一端与循环泵(15)出口端固定连接另一端与吸热筒(14)进口端固定连接的保温进管(16)、一端与进液口(13)固定连接另一端与吸热筒(14)出口端固定连接的保温出管(17)、固定安装在冷却箱(10)内一侧的恒温制冷片(18)、位于恒温制冷片(18)内的温度感应器(19)、固定安装在冷却箱(10)内一侧的液位传感器(20)、位于液位传感器(20)内部的信号发射器二(21)、固定安装在车辆本体(1)内的冷却液不足警示灯(22)、固定安装在冷却箱(10)内上表面的搅拌机构共同构成的,所述齿轮箱(2)外侧设有自动散热降温机构,所述自动散热降温机构由固定安装在齿轮箱(2)外侧的散热箱(23)、固定安装在车辆本体(1)内位于散热箱(23)一侧的鼓风机(24)、固定安装在鼓风机(24)进口端的防护过滤网(25)、固定安装在鼓风机(24)出口端的制冷器(26)、位于散热箱(23)内一侧的进风口(27)、位于散热箱(23)内另一侧的出风口(28)、固定安装在鼓风机(24)一侧的空气净化箱(29)、一端与制冷器(26)出口端固定连接另一端与进风口(27)固定连接的进风管(30)、一端与出风口(28)固定连接另一端与空气净化箱(29)进口端固定连接的出风管(31)、固定安装在散热箱(23)内一侧的烘干器(32)共同构成的,所述车辆本体(1)内设有控制器(33)。

2.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述温度传感器(8)外侧设有防护外壳(34)。

3.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述出液口(12)和进液口(13)处设有密封垫(35)。

4.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述吸热筒(14)内设有固定安装在吸热筒(14)内部的多个安装支架(36)、一端与保温进管(16)固定连接另一端与保温出管(17)固定连接且盘旋缠绕在安装在支架上的缠绕管(37)、位于吸热筒(14)上均匀分布的透气孔(38)。

5.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述搅拌机构由固定安装在冷却箱(10)内上表面中心的电动机(39)、固定安装在冷却箱(10)内上表面的支撑台(40)、固定安装在支撑台(40)上与电动机(39)旋转端对应的固定轴承(41)、一端与电动机(39)旋转端固定连接另一端与固定轴承(41)固定连接的联轴器(42)、与固定轴承(41)固定连接的驱动轴(43)、与驱动轴(43)固定连接的U型搅拌器(44)共同构成的。

6.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述空气净化箱(29)内设有固定安装在空气净化箱(29)内的过滤箱(45)、固定安装在过滤箱(45)内的多层过滤网(46)、固定安装在空气净化箱(29)内的活性炭吸附箱(47)、一端与过滤箱(45)出气端固定连接另一端与活性炭吸附箱(47)进口端固定连接的导气管(48)、固定安装在活性炭吸附箱(47)末端并伸出空气净化箱(29)外侧的排气管(49)、固定安装在排气管(49)末端的防护网(50)。

7.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述出风管(31)与过滤箱(45)进口端固定连接。

8.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述控制器(33)内设有用电接口(51)、电容显示屏(52)、信号接收器(53)、PLC系统(54)。

9.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述信号发射器一(9)和信号发射器二(21)通过蓝牙信号与信号接收器(53)连接。

10.根据权利要求1所述的一种轨道交通车辆中齿轮箱的降温装置,其特征在于,所述控制器(33)与温度传感器(8)、循环泵(15)、恒温制冷片(18)、液位传感器(20)、冷却液不足警示灯(22)、鼓风机(24)、制冷器(26)、烘干器(32)、电动机(39)等电性连接,通过PLC系统(54)控制。
