专利号: 2017111708652
申请人: 长乐巧通工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

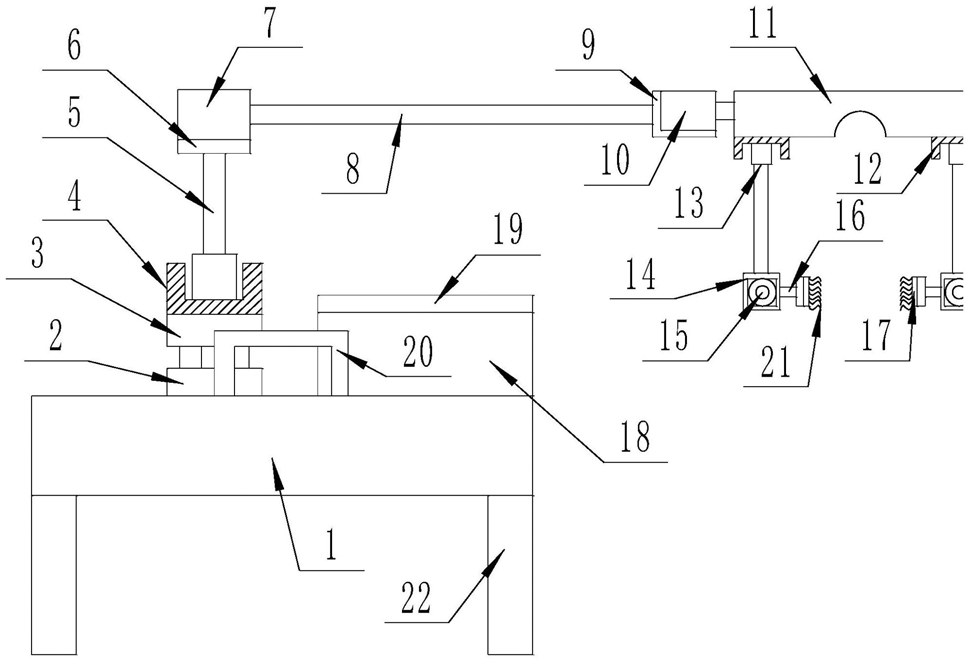

1.一种医院用玻璃扶手擦拭装置,包括承载板(1),其特征在于,所述承载板(1)上表面设有移动擦拭机构,所述移动擦拭机构由设置在承载板(1)上表面的滑轨(2)、设置在滑轨(2)上的电动小车(3)、设置在电动小车(3)上表面的一号安装块(4)、加工在一号安装块(4)上表面中心处的一号圆形凹槽、设置在一号圆形凹槽内下表面且伸缩端向上的一号推动缸(5)、设置在一号推动缸(5)伸缩端上的托板(6)、设置在托板(6)上表面的一号口形安装架(7)、设置在一号口形安装架(7)内下表面且伸缩端为水平方向的一号驱动件(8)、设置在一号驱动件(8)伸缩端上的L形安装板(9)、设置在L形安装板(9)上且驱动端为水平方向的二号驱动件(10)、设置在二号驱动件(10)驱动端上的矩形安装板(11)、设置在矩形安装板(11)下表面的一组二号安装块(12)、加工在每个二号安装块(12)下表面中心处的二号圆形凹槽、设置在每个二号圆形凹槽内且伸缩端向下的三号驱动件(13)、设置在每个三号驱动件(13)伸缩端上的二号口形安装架(14)、设置在每个二号口形安装架(14)内下表面且伸缩端为水平方向的四号驱动件(15)、设置在每个四号驱动件(15)伸缩端上的T形安装板(16)和设置在每个T形安装板(16)侧表面的刷板(17)共同构成的,所述承载板(1)上表面且位于滑轨(2)一侧设有放置台(18),所述放置台(18)上表面设有海绵层(19),所述矩形安装板(11)下表面且位于一组二号安装块(12)之间加工有半圆形卡槽,所述承载板(1)两侧表面上设有把手(20),每个所述刷板(17)侧表面均设有毛刷层(21),所述承载板(1)下表面且位于一组支撑杆(22)一侧加工有一组三号圆形凹槽,每个所述三号圆形凹槽内均设有伸缩端向下的二号推动缸(23),每个所述二号推动缸(23)伸缩端上均设有垫板(24),每个所述垫板(24)下表面均设有弹性保护层(25)。

2.根据权利要求1所述的一种医院用玻璃扶手擦拭装置,其特征在于,所述一号推动缸(5)为小型液压缸。

3.根据权利要求1所述的一种医院用玻璃扶手擦拭装置,其特征在于,所述一号驱动件为电动推杆。

4.根据权利要求1所述的一种医院用玻璃扶手擦拭装置,其特征在于,所述二号驱动件(10)为小型旋转电机。

5.根据权利要求1所述的一种医院用玻璃扶手擦拭装置,其特征在于,所述每个三号驱动件(13)均为小型电动推杆。

6.根据权利要求1所述的一种医院用玻璃扶手擦拭装置,其特征在于,所述每个四号驱动件(15)均为微型直线电机。

7.根据权利要求1所述的一种医院用玻璃扶手擦拭装置,其特征在于,所述承载板(1)下表面设有一组支撑杆(22)。

8.根据权利要求1所述的一种医院用玻璃扶手擦拭装置,其特征在于,每个所述二号推动缸(23)均为小型液压缸。
