专利号: 2017111714121
申请人: 舟山达康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

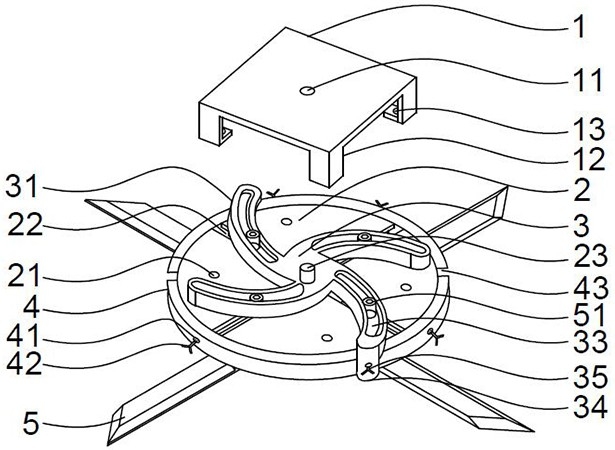

1.小叶女贞幼苗修剪装置,包括支架(1)、调节器(3)、转盘(2)和修剪刀(5),其特征在于:所述支架(1)正中心开设有电机转轴孔(11),所述支架(1)上设置有支腿(12),所述支腿(12)上开设有支腿孔(13),所述转盘(2)为圆形,所述转盘(2)上设置有支架安装孔(21),所述支架安装孔(21)与支腿孔(13)对应;所述转盘(2)正中心设置有电机转轴(23),所述电机转轴(23)通过支架(1)上的电机转轴孔(11)与电机连接,在所述转盘(2)上设有若干均匀布置的滑槽(22),所述若干滑槽(22)分别沿转盘(2)的径向设置,在每一所述滑槽(22)中滑动安装有一修剪刀(5),在每一所述修剪刀(5)上位于转盘(2)一端连接有一滑块(52),所述滑块(52)上固定有一立柱(51);所述调节器(3)设置于支架(1)与转盘(3)之间,所述调节器(3)中心开设有转轴孔(32),所述转盘(2)上的电机转轴(23)可以穿过转轴孔(32)、电机转轴孔(11)与电机连接,在所述调节器(3)的周围均匀设有数量与立柱(51)数目相同的圆弧形的拨动杆(31)。

2.根据权利要求1所述的小叶女贞幼苗修剪装置,其特征在于:所述滑槽(22)的数量为

2个或4个,并且对称设置。

3.根据权利要求1所述的小叶女贞幼苗修剪装置,其特征在于:所述每个拨动杆(31)中设有立柱槽(33),所述立柱槽(33)贯穿拨动杆(31)的上下底面,所述立柱槽(33)的宽度与立柱(51)的直径吻合。

4.根据权利要求1所述的小叶女贞幼苗修剪装置,其特征在于:所述转盘(2)的外周面设有弧形挡片(4),所述弧形挡片(4)上开设有挡片孔(41),在所述转盘(2)外周面与挡片孔(41)对应的位置开设有固定孔(24),所述弧形挡片(4)上还设有与挡片孔(41)、固定孔(24)配合的挡片把手(42)。

5.根据权利要求4所述的小叶女贞幼苗修剪装置,其特征在于:所述弧形挡片(4)的数量为2-4片,每片所述弧形挡片(4)上的挡片把手(42)数量为2-3个。

6.根据权利要求1所述的小叶女贞幼苗修剪装置,其特征在于:所述拨动杆(31)远离转轴孔(32)的一端设有向下伸展的挡板(34),所述挡板(34)上开设有挡板孔(36),所述挡板孔(36)开设有内螺纹,所述挡板(34)上还设有挡板把手(35),所述挡板把手(35)一端开设有与挡板孔(36)内螺纹相配合的外螺纹。

7.根据权利要求6所述的小叶女贞幼苗修剪装置,其特征在于:所述挡板把手(35)的数量为2个或4个,而且是对称设置。
