1.一种氮掺杂碳颗粒/石墨化碳氮复合材料，其特征在于，所述复合材料呈现出分级多孔结构，具有电化学储能性质与环境稳定性，能循环使用，适用于超级电容器的电极材料。

2.一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，具体包括如下步骤：（1）将硝酸锌溶于甲醇得硝酸锌的甲醇溶液，将2-甲基咪唑溶于甲醇得2-甲基咪唑的甲醇溶液，将两种溶液混合后搅拌，离心收集产物并用甲醇洗涤，干燥，得到ZIF-8晶体；

（2）将步骤（1）制得的ZIF-8晶体置于管式炉中，在氮气气氛下，煅烧得含锌氮掺杂碳颗粒；

（3）将步骤（2）制得的含锌氮掺杂碳颗粒与尿素和葡萄糖混合后进行研磨，研磨后放入坩埚中，置于马弗炉内煅烧，得到产物A；然后将产物A转移至管式炉内，在氮气气氛下，煅烧，得到产物B；

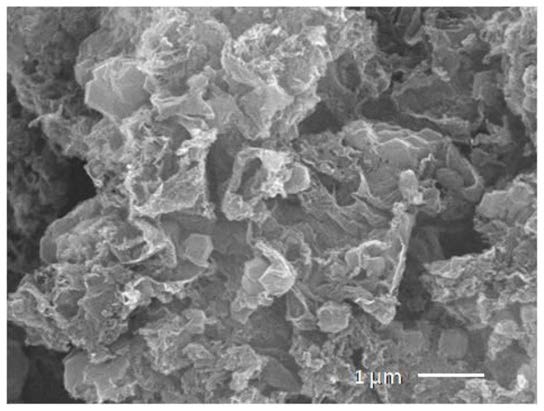

（4）将步骤（3）制得的产物B进行洗涤，得到氮掺杂碳颗粒/石墨化碳氮纳米复合材料。

3.根据权利要求2所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，步骤（1）中，所述硝酸锌甲醇溶液的浓度与体积为100 mmol L-1和15 mL；所述2-甲基咪唑甲醇溶液的浓度与体积为100 mmol L-1和30 mL。

4.根据权利要求2所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，步骤（1）中，所述的搅拌反应在室温下进行，反应时间为12 h。

5.根据权利要求2所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，步骤（2）中，所述管式炉内的煅烧温度为800 ℃，升温速度为2 ℃/min，煅烧时间为3 h。

6.根据权利要求2所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，步骤（3）中，所述尿素、葡萄糖和含锌氮掺杂碳颗粒的质量比为10:0.5:0.05 0.2。

~

7.根据权利要求2所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，步骤（3）中，所述马弗炉中煅烧温度为550 ℃，升温速度为2 ℃/min，煅烧时间为3 h。

8.根据权利要求2所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，步骤（3）中，所述管式炉中煅烧温度为700-900 ℃，升温速度为3 ℃/min，煅烧时间为

1 h。

9.根据权利要求2所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料的制备方法，其特征在于，步骤（4）中所述洗涤方式为先用 2 mol L-1 盐酸水溶液洗涤，后用蒸馏水洗涤至pH为中性。

10.根据权利要求1-9中任一权利要求所述的一种氮掺杂碳颗粒/石墨化碳氮复合材料应用于超级电容器的电极材料。
