专利号: 2017111748749
申请人: 蔡翔宇
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

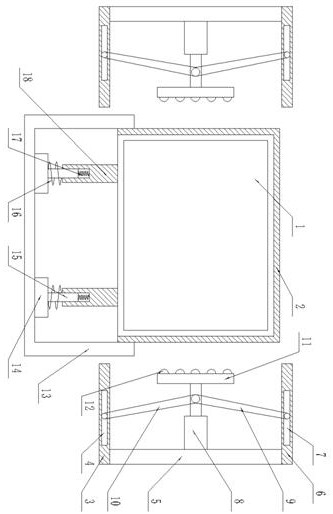

1.一种智能洗衣机的减振降噪装置,包括:洗衣机本体(1),其特征在于:还包括隔音罩(2)、下板(3)、下凹槽(4)、连接板(5)、上板(6)、上凹槽(7)、气压杆(8)、上连杆(9)、下连杆(10)、顶座(11)和防滑垫(12);所述洗衣机本体(1)的外表面上包覆有一个隔音罩(2);所述洗衣机本体(1)的两侧均设有一个下板(3);所述下板(3)中均设有一个下凹槽(4);所述下板(3)上均固定连接有一个连接板(5),所述连接板(5)与水平面相互垂直;所述连接板(5)上均固定连接有一个上板(6);所述上板(6)中均设有一个上凹槽(7);所述连接板(5)的内侧面上均固定连接有一个气压杆(8);所述气压杆(8)的另一端上均固定连接有一个顶座(11),所述顶座(11)均对准洗衣机本体(1);所述顶座(11)的外侧表面上均固定连接有数个防滑垫(12);所述气压杆(8)的活动端上分别铰接有上连杆(9)和下连杆(10);所述上连杆(9)的另一端滑动连接在上板(6)的上凹槽(7)中;所述下连杆(10)的另一端滑动连接在下板(3)的下凹槽(4)中;还包括缓冲座(13)、底座(14)、立杆(15)、第一弹簧(16)、第二弹簧(17)和凹座(18);所述缓冲座(13)的腔室中固定连接有两个底座(14);所述底座(14)上均固定连接有一个立杆(15);所述立杆(15)的外表面上均包覆有一个第一弹簧(16);所述立杆(15)上均滑动连接有一个凹座(18);所述凹座(18)与立杆(15)之间均固定连接有一个第二弹簧(17);所述洗衣机本体(1)滑动连接在缓冲座(13)中;所述凹座(18)固定连接在洗衣机本体(1)的下表面;所述隔音罩(2)的具体结构为:包括左固定座(19)、右固定座(20)、金属板(21)、第一隔音板(22)、第二隔音板(23)、吸音板(24)、阻火层(25)、真空层(26)和饰面板(27);所述金属板(21)的下表面固定连接有一个第一隔音板(22);所述第一隔音板(22)的下表面固定连接有一个第二隔音板(23);

所述第二隔音板(23)的下表面固定连接有一个吸音板(24);所述吸音板(24)的下表面固定连接有一个阻火层(25);所述阻火层(25)的下表面固定连接有一个真空层(26);所述真空层(26)的下表面固定连接有一个饰面板(27);所述金属板(21)、第一隔音板(22)、第二隔音板(23)、吸音板(24)、阻火层(25)、真空层(26)和饰面板(27)的左侧固定连接有一个左固定座(19);所述金属板(21)、第一隔音板(22)、第二隔音板(23)、吸音板(24)、阻火层(25)、真空层(26)和饰面板(27)的右侧固定连接有一个右固定座(20)。

2.根据权利要求1所述的一种智能洗衣机的减振降噪装置,其特征在于:所述第一隔音

板(22)为聚苯乙烯板。

3.根据权利要求1所述的一种智能洗衣机的减振降噪装置,其特征在于:所述第二隔音

板(23)为白色迪科纶板。

4.根据权利要求1所述的一种智能洗衣机的减振降噪装置,其特征在于:所述吸音板

(24)为玻璃纤维棉。

5.根据权利要求1所述的一种智能洗衣机的减振降噪装置,其特征在于:所述阻火层

(25)为防火玻璃布。

6.根据权利要求1所述的一种智能洗衣机的减振降噪装置,其特征在于:所述防滑垫

(12)为橡胶防滑垫。

7.根据权利要求1所述的一种智能洗衣机的减振降噪装置,其特征在于:所述第一弹簧

(16)和第二弹簧(17)均为碟形弹簧。
