专利号: 201711176076X
申请人: 宁波江北清锐汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

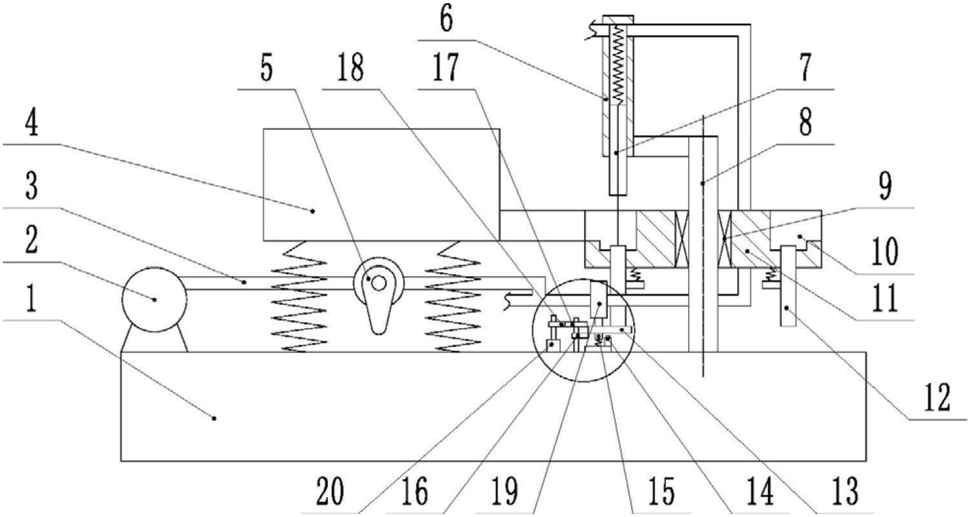

1.汽车零部件冲压装置,包括机架,机架上转动连接有转盘,转盘周向均布有放置槽,转盘位于放置槽上方的机架上设置有冲压头,机架上设置有振动盘,振动盘与转盘之间连通有连通管,连通管的出口与转盘间隙配合,且连通管用于与放置槽连通,其特征在于,机架上固定连接有水泵,水泵连通有主水管,主水管内转动连接有涡轮,涡轮同轴相连有凸轮,振动盘与机架之间连接有第一弹簧,振动盘与凸轮相抵,主水管上连通有第一支管和第二支管,第二支管上安装有滑阀,滑阀的阀杆与机架之间连接有第二弹簧,滑阀的阀杆上转动连接有支撑板,支撑板与阀杆之间连接有扭簧,放置槽内滑动连接有压杆,压杆与转盘之间连接有第三弹簧,压杆与支撑板相抵,机架上设置有用于延时转动支撑板的延时机构,机架上设置有活塞缸,冲压头滑动连接在活塞缸内,冲压头与活塞缸缸壁之间连接有第四弹簧,第二支管与活塞缸连通,活塞缸上开有出水孔。

2.根据权利要求1所述的汽车零部件冲压装置,其特征在于:所述延时机构包括转动连接在机架上的第一扇齿轮和第二扇齿轮,第二扇齿轮同轴相连有齿轮,第一扇齿轮与齿轮相啮合,支撑板的一侧一体成型有轮齿,第二扇齿轮用于与支撑板轮齿进行啮合。

3.根据权利要求2所述的汽车零部件冲压装置,其特征在于:所述机架上设置有用于驱动第一扇齿轮旋转的驱动机构,驱动机构的输出端与第一扇齿轮固定连接,机架上设置有用于启闭驱动机构的按钮,按钮设置在支撑板远离压杆的一侧。

4.根据权利要求3所述的汽车零部件冲压装置,其特征在于:所述驱动机构为电机。

5.根据权利要求1所述的汽车零部件冲压装置,其特征在于:所述机架上固定有转轴,转盘的中心转动连接在转轴上,转轴与活塞缸固定连接。

6.根据权利要求5所述的汽车零部件冲压装置,其特征在于:所述转盘的中心固定连接有轴承,转盘通过轴承转动连接在转轴上。
