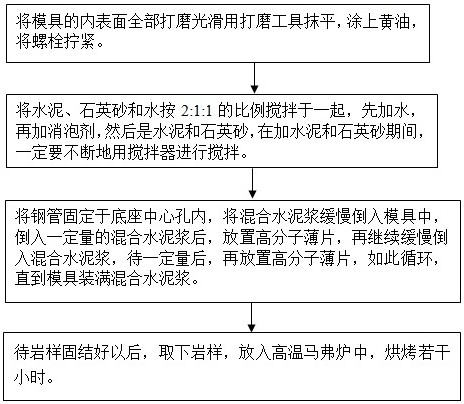

1.一种用于含可控裂缝岩石压裂性能测试的人造岩心制备方法，其特征在于：这种用于含可控裂缝岩石压裂性能测试的人造岩心制备方法：一、按照模型要求，将石英砂、水泥、水按比例均匀混合，得到混合水泥浆；

二、将模具的内表面全部打磨光滑，并均匀涂上黄油，模具为钢制槽体式模具；将钢管从底座（3）的中心孔（4）插入模具中，并用云石胶固定，钢管顶端伸入至模型中部，钢管底端裸露出模型13-17mm；

三、将混合水泥浆缓慢的倒入模具内，在一定量的混合水泥浆倒入模具后，将其表面抹平，并在混合水泥浆表面上布置一些高分子薄片，待高分子薄片与混合水泥浆稳定后，在布置好的高分子薄片上继续倒入混合水泥浆，待一定量后，再抹平混合水泥浆表面，继续布置一些高分子薄片，如此循环，直到模具装满混合水泥浆；

四、混合水泥浆固结形成岩样，待岩样固结好后，进行岩样脱模、打磨成型，进行养护；

对岩样进行高温处理，直至高分子薄片受热分解为气体，生成的孔隙则为真的裂缝，得到用于含可控裂缝岩石压裂性能测试的人造岩心。

2.根据权利要求1所述的用于含可控裂缝岩石压裂性能测试的人造岩心制备方法，其特征在于：所述的岩样脱模、打磨成型的方法：岩样固结10小时后，将岩样从模具中取下，将岩样表面打磨平，在室温下进行养护。

3.根据权利要求2所述的用于含可控裂缝岩石压裂性能测试的人造岩心制备方法，其特征在于：所述的步骤四中高温处理的方法：将养护好的岩样，放入高温马沸炉中，10000C高温处理若干小时。

4.根据权利要求2所述的用于含可控裂缝岩石压裂性能测试的人造岩心制备方法，其特征在于：所述的步骤四中高温处理的方法：将养护好的岩样，放入高温马沸炉中，10000C高温处理1-2小时。

5.根据权利要求3或4所述的用于含可控裂缝岩石压裂性能测试的人造岩心制备方法，其特征在于：所述的模具是由两块外钢板（1）、两块内钢板（2）、底座（3）组合成的钢制槽体，每块外钢板（1）的两侧均设置有钢槽（6），每条钢槽（6）外侧均设置有上螺孔（7）和下螺孔（8），每块内钢板（2）分别通过钢槽（6）设置在两块外钢板（1）之间，螺栓分别穿过两块外钢板（1）的上螺孔（7）、下螺孔（8）将两块外钢板紧固，两块外钢板（1）、两块内钢板（2）均与底座（3）紧固在一起；底座（3）具有中心孔（4）。

6.根据权利要求5所述的用于含可控裂缝岩石压裂性能测试的人造岩心制备方法，其特征在于：所述的步骤三中高分子薄片与混合水泥浆表面呈450，高分子薄片厚度为0.1mm，长3cm,宽2cm。
