专利号: 2017111778053
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于空气净化器的连续性空气净化方法,其特征在于:采用静电净化兼水雾空气净化器进行空气净化,该净化器包括空气净化机构(1),其净化过程为:步骤1、控制空气净化机构(1)中换气机构先启动,引入外界的空气;

步骤2、启动空气净化机构(1)中筒形静电净化器(1-2)和飞盘型静电净化器(1-3),喷风管(1-9)向筒形静电净化器(1-2)内吹入空气,由于筒形静电净化器(1-2)顶部封闭,空气向外流动,实现一级净化;空气顺着隔离板(1-6)向上流动,利用飞盘型静电净化器(1-3)实现二级净化;净化后的空气从外壳(1-1)侧壁的出风口(1-12)排出;所述筒形静电净化器(1-2)设置在空气净化机构(1)的底盘(1-13)上,其上侧封闭;所述飞盘型静电净化器(1-3)通过飞盘支架(1-4)支撑,位于筒形静电净化器(1-2)上方;飞盘支架(1-4)内壁连接有隔离板(1-6),隔离板(1-6)与筒形静电净化器(1-2)之间留有排风间隙;

步骤3、筒形静电净化器(1-2)和飞盘型静电净化器(1-3)工作一段时间后,切断电源,停止静电净化除尘工作,利用水雾喷洒器进行实物净化,并喷淋筒形静电净化器(1-2)和/或飞盘型静电净化器(1-3);污水排入到支柱管(2-1);

步骤4、支柱管(2-1)中水液最终流入到蓄水供水机构的蓄水池中;经过过滤,水泵抽取上层水液,通过进水管(2-2)向水雾喷洒器供水,实现净化水的循环利用;

步骤5、水雾喷洒器喷淋一定时间后,停止供水,按照步骤1~5进行循环。

2.根据权利要求1所述的一种基于空气净化器的连续性空气净化方法,其特征在于:步骤1所述换气机构包括穿过外壳(1-1)与外界连通的吸风器(1-7),吸风器(1-7)内端与风泵(1-8)进气口连接,风泵(1-8)排气口连接喷风管(1-9),喷风管(1-9)的出口位于筒形静电净化器(1-2)环形腔内,并在外壳(1-1)上设置出风口(1-12)。

3.根据权利要求1所述的一种基于空气净化器的连续性空气净化方法,其特征在于:所述的筒形静电净化器(1-2)包括上下设置的正极圈(1-2-1)和负极圈(1-2-2),在正极圈(1-

2-1)和负极圈(1-2-2)上设置有柱状导杆,正极圈(1-2-1)与负极圈(1-2-2)上的导杆交错设置,并通过绝缘陶瓷(1-2-3)连成整体。

4.根据权利要求1所述的一种基于空气净化器的连续性空气净化方法,其特征在于:所述飞盘型静电净化器(1-3)包括梳状的阳极板(1-3-1)和阴极板(1-3-2),阳极板(1-3-1)和阴极板(1-3-2)的梳齿相插合,并固定在环形的绝缘圈(1-3-3)内。

5.根据权利要求1所述的一种基于空气净化器的连续性空气净化方法,其特征在于:步骤3所述水雾喷洒器包括安装在筒形静电净化器(1-2)上端的大水雾喷洒器(1-10),该大水雾喷洒器(1-10)封闭筒形静电净化器(1-2)顶部,大水雾喷洒器(1-10)的中部连接有进水管(2-2)。

6.根据权利要求1所述的一种基于空气净化器的连续性空气净化方法,其特征在于:步骤3所述水雾喷洒器包括安装在筒形静电净化器(1-2)顶部的小水雾喷洒器(1-11),该小水雾喷洒器(1-11)用于向飞盘型静电净化器(1-3)喷射水雾。

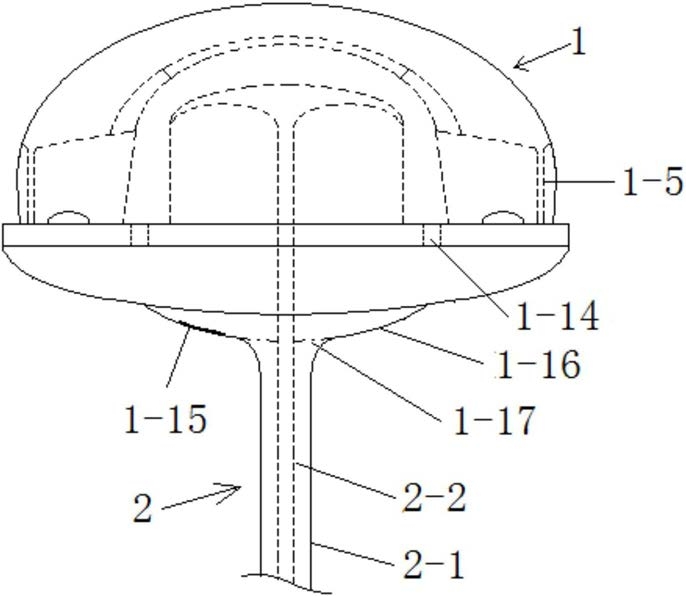

7.根据权利要求5或6所述的一种基于空气净化器的连续性空气净化方法,其特征在于:所述隔离板(1-6)与外壳(1-1)之间设置有穿过底盘(1-13)的流管(1-5),隔离板(1-6)与筒形静电净化器(1-2)之间有排泄口(1-14),该排泄口(1-14)开设在底盘(1-13)上;所述底盘(1-13)底部设置有废水收集腔(1-16),排泄口(1-14)和流管(1-5)的排水口均与废水收集腔(1-16)连通。

8.根据权利要求7所述的一种基于空气净化器的连续性空气净化方法,其特征在于:利用水雾喷洒器中的大水雾喷洒器(1-10)和小水雾喷洒器(1-11)分别对筒形静电净化器(1-

2)和飞盘型静电净化器(1-3)进行清洗,过程如下:

S1:筒形静电净化器(1-2)和飞盘型静电净化器(1-3)工作一段时间后,切断电源,停止静电净化除尘工作;

S2、启动大水雾喷洒器(1-10)和小水雾喷洒器(1-11)喷射水雾,进水管(2-2)开始供水,利用水流对筒形静电净化器(1-2)进行清洗;在喷射水雾时,喷风管(1-9)喷出的空气首先经过大水雾喷洒器(1-10)的喷淋,实现对空气的一级净化;

S3、空气进入隔离板(1-6)与筒形静电净化器(1-2)之间的间隙后,向上流动,到达飞盘型静电净化器(1-3)下方时,小水雾喷洒器(1-11)在此对空气进行喷淋净化,实现二级空气净化;

S4、水雾通过排泄口(1-14)和流管(1-5)排出,注入废水收集腔(1-16),经过地漏(1-

17)的过滤,进入支柱管(2-1)。

9.根据权利要求1所述的一种基于空气净化器的连续性空气净化方法,其特征在于:步骤5所述蓄水池中设置有过滤网或者净化器,用于净化空气净化机构(1)排出的污水。
