专利号: 2017111781889
申请人: 罗冬
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

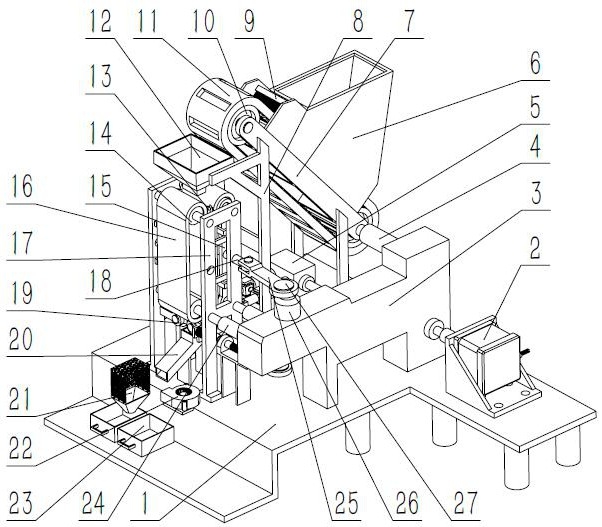

1.一种锤辊仿生式瓜子去壳机器人系统,包括底座(1)、主电机(2)、传动箱(3)、上料部分、搓粒部分、分离部分,其特征在于:所述的上料部分包括上料支架(8),所述的上料支架(8)安装在底座(1)上,上料支架(8)上设置有输送带支撑架(7),所述的输送带支撑架(7)的上端和下端分别转动设置有输送辊(10),两个输送辊(10)之间设置有输送带(11);所述的主电机(2)和传动箱(3)设置在底座(1)上,主电机(2)与传动箱(3)相连接,传送箱3上设置有上料输出轴(4),所述的上料输出轴(4)与输送带支撑架(7)下端的输送辊(10)相连接;上料支架(8)前端还设置有锥斗(12),所述的锥斗(12)位于输送带(11)上端的下方;

所述的搓粒部分包括搓粒支架(17),所述的搓粒支架(17)安装在底座(1)上,搓粒支架(17)上部和下部分别设置有两个转轴(42),搓粒支架(17)上远离上料支架(8)一侧的上下两个转轴(42)上分别同轴固定安装有两个导向辊(14);搓粒支架(17)上靠近上料支架(8)一侧的上下两个转轴(42)分别同轴滑动安装有两个导向辊(14),且通过花键连接;位于同一侧的上下两个导向辊(14)之间分别安装有导向带(16);搓粒支架(17)下部的两个转轴(42)分别与传动箱(3)上的两个导向输出轴(24)相连接;搓粒支架(17)上靠近上料支架(8)一侧的上下两个转轴(42)两侧分别设置有拨叉(15),两个拨叉(15)通过拨叉导杆(18)相连接,并滑动安装在靠近上料支架(8)一侧的上下两个转轴(42)上;所述的拨叉导杆(18)一端穿过搓粒支架(17),并与拨叉连杆(25)一端相互铰接,所述的拨叉连杆(25)的另一端与拨叉偏心盘(27)相连接,所述的拨叉偏心盘(27)与传动箱(3)上的拨叉输出轴(26)相连接;搓粒支架(17)下部还设置有两个去壳辊(19),其中一个去壳辊(19)转动安装在搓粒支架(17)一侧,另一个去壳辊(19)转动安装在滑动座(36)上,所述的滑动座(36)滑动安装在辊座(34)上,且滑动座(36)与辊座(34)之间设置有去壳辊弹簧(35);搓粒支架(17)下部还滑动设置有击锤导杆(31),所述的击锤导杆(31)一端通过击锤弹簧(32)与击锤头(33)相连接,另一端与击锤连杆(29)相连接,所述的击锤连杆(29)与击锤偏心盘(30)相连接,所述的击锤偏心盘(30)与传动箱(3)上的击锤输出轴(28)相连接;

所述的分离部分包括出料斗(20),所述的出料斗(20)安装在底座(1)上,并位于两个去壳辊(19)的正下方,出料斗(20)的出口下方设置有一个收料盒(23),底座(1)上还设置有另一个收料盒(23),其上方设置有扩散网(21),所述的扩散网(21)一侧为无盖设计,并相对设置有分离风机(22)。

2.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的输送带(11)上均布设置有上料槽(38),输送带支撑架(7)上还设置有上料斗(6),所述的上料斗(6)下部为敞口设置,并位于输送带(11)上方。

3.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的两个去壳辊(19)上对应设置有去壳滑槽。

4.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的两个去壳辊(19)同一侧的端部分别与两个传动轴(37)相连接,所述的传动轴(37)分别与分动箱(5)相连接,所述的分动箱(5)通过分动箱输出轴(40)与传动箱(3)相连接。

5.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的两个去壳辊(19)的轴线相互平行,且与导向辊(14)的轴线相互垂直。

6.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的两个导向带(16)上部中央位置位于锥斗(12)出口的正下方。

7.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的搓粒支架(17)上对称设置有两个引导杆(13),并分别位于两个导向带(16)之间,两个引导杆(13)从上到下逐渐靠近。

8.如权利要求7所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的引导杆(13)上设置有V形导槽,且两个引导杆(13)上的V形导槽处于相对位置。

9.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的搓粒支架(17)上对称设置有两个搓粒衬板(41),并分别位于两个导向带(16)内部,且与两个导向带(16)相靠近的一侧内表面相接触。

10.如权利要求1所述的一种锤辊仿生式瓜子去壳机器人系统,其特征在于:所述的输送带支撑架(7)上部设置有毛刷(9),所述的毛刷(9)下部与输送带(11)相接触;输送带支撑架(7)上还设置有上料衬板(39),所述的上料衬板(39)位于输送带(11)中间。
