专利号: 2017111783140
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

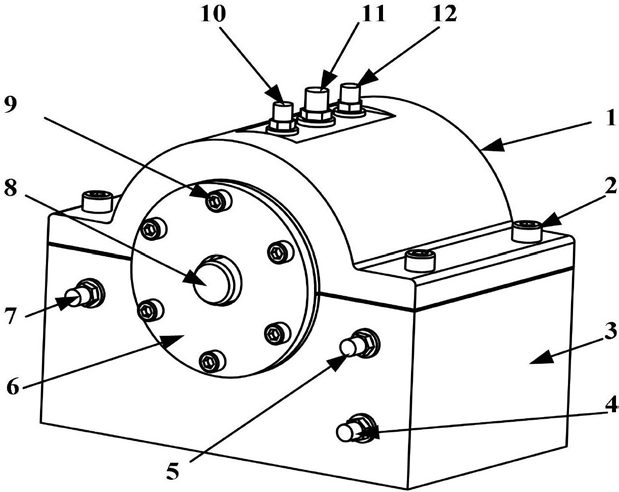

1.一种磁液双悬浮支承锥形轴承,其特征在于:包括液体静压支承系统和电磁悬浮支承系统;所述轴承构成包括轴承底座、轴承上盖、第一定子、第二定子、第一漆包线圈、第二漆包线圈、第一导磁套、第二导磁套、转子轴、第一调节螺母、第二调节螺母、第一骨架密封圈、第二骨架密封圈、第一轴承端盖和第二轴承端盖;所述转子轴为中心径向断面呈对称结构,中部为大直径圆柱体结构,两端为小直径圆柱体结构,左侧由大直径圆柱体过渡到小直径圆柱体之间为第一锥体结构段,在第一锥体结构段末端的直圆柱端加工有第一螺纹;右侧由大直径圆柱体过渡到小直径圆柱体之间为第二锥体结构段,在第二锥体结构段末端的直圆柱端加工有第二螺纹;所述第一、二导磁套均为锥体结构,并分别套装在转子轴的第一锥体结构段和第二锥体结构段处,且与转子轴间采用过盈配合装配;所述第一定子沿其内圆周上向圆心向均布有八个内凸磁极,沿第一定子外圆周向圆心向加工有八个径向进油孔道分别贯通每个磁极;八个磁极采用NSSNNSSN方式布置,每相邻磁极为一对;在每两个磁极对之间的第一定子圆周端面上加工有通孔;每个磁极上绕有第一漆包线圈;所述第二定子其结构与第一定子结构完全相同,在其每个磁极上绕有第二漆包线圈;所述第一、二定子分别套装在第一、二导磁套上,第一定子磁极与第一导磁套间以及第二定子磁极与第二导磁套间均采用间隙配合装配,其间隙都为30μm;所述轴承上盖内部在与第一、二定子相对应位置的两个弧形凹槽内均加工有数个第一、二进油槽,在两个弧形凹槽内部最顶部进油槽的顶端处分别开有第一、二进油孔;在所述轴承上盖内部进油槽和两侧沿弧形凹槽分别设有O型圈槽;所述轴承上盖轴向中心处设有一回油口;所述轴承底座内部在与第一、二定子相对应位置的两个弧形凹槽内均加工有数个第三、四进油槽;在第三进油槽所处的弧形凹槽中,在轴承底座最底部进油槽的最低处加工有第进油孔道,以及在两端分别加工有第二、三进油孔道,第一——三进油孔道分别通到轴承底座的外部;同样地,在第四进油槽所处的弧形凹槽中,在轴承底座最底部进油槽的最低处加工有第四进油孔道,以及在两端分别加工有第五、六进油孔道,第四——六进油孔道分别通到轴承底座的外部;在所述轴承底座内部进油槽两侧沿弧形凹槽分别设有O型圈槽,与在所述轴承上盖内部的O型圈槽相对应,从而形成完整的O型圈槽;所述转子轴安装在轴承底座上,通过分别旋拧在转子轴第一、二螺纹上的第一、二调节螺母定位;轴承上盖安装在轴承底座上部通过螺钉固定;转子轴一端通过第一骨架密封圈密封并用第一轴承端盖和螺钉固定在轴承上盖和轴承底座上;同样地,转子轴另一端通过第二骨架密封圈密封并用第二轴承端盖和螺钉固定在轴承上盖和轴承底座上。
