1.一种堇青石陶瓷材料的制备方法，其特征在于，包括：将待改性的堇青石陶瓷埋于凝胶粉与助熔剂的混合粉体中加热，去除堇青石表面残留的助熔剂，得到表面改性后的堇青石陶瓷材料；

所述的凝胶粉为饱和硝酸铝溶液和硅溶胶混合得到；

所述的助熔剂为硫酸钠或硫酸钾-氯化钾。

2.如权利要求1所述的制备方法，其特征在于，具体过程按以下步骤进行：步骤1，将饱和硝酸铝溶液和硅溶胶混合，搅拌均匀，得到硅铝混合溶液，其中，饱和硝酸铝溶液和硅溶胶的用量满足摩尔比Al：Si＝3：1；

步骤2，调节混合溶液pH≥9，得到前驱体溶胶，在110℃条件下烘干得到干凝胶；

步骤3，将步骤2得到的干凝胶和助熔剂按1:(1～2)的质量比混合研磨均匀，得到均匀分散的凝胶粉和助熔剂混合粉体；

步骤4，将待改性的堇青石陶瓷埋于步骤3得到的混合粉体中，于900～1200℃下保温2～6小时后自然冷却；

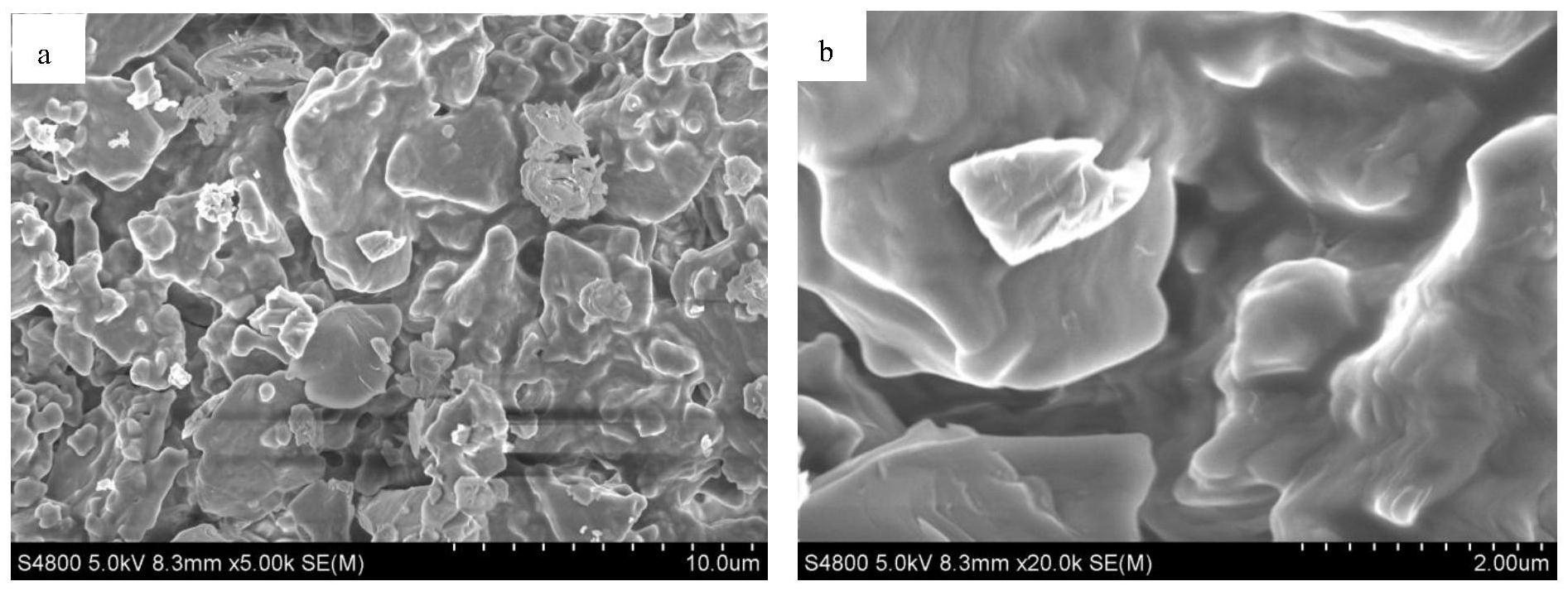

步骤5，将经步骤4处理过的改性堇青石陶瓷于沸水浴中煮沸至其表面残留的助熔剂完全溶解，然后经冷却、洗涤、干燥得到表面改性后的堇青石陶瓷材料。

3.如权利要求2所述的制备方法，其特征在于，所述的步骤2中，用氨水调节混合溶液的pH。

4.权利要求1所述的堇青石陶瓷材料用于汽车尾气催化载体的应用。
