1.一种控制形成匀细化混合晶界的电流补热式电镦方法，包括电镦装置，所述电镦装置包括直流电源、夹持电极、镦粗缸、砧子缸以及砧子电极；砧子电极的电导率大于镦粗缸；

其特征在于：还包括能够随着蒜头部的径向增大而同速进行径向后退的辅热电极；包括以下步骤：步骤1：安装坯料：将坯料夹持在夹持电极上，坯料一端抵接在镦粗缸上，另一端抵接在砧子电极上；坯料位于镦粗缸的一端为冷料端，坯料位于砧子电极的一端为聚料端；

步骤2：启动直流电源，使得电流流经砧子电极、聚料端、夹持电极，从而形成主加热回路，聚料端通过自阻加热达到塑性变形温度后，在镦粗缸与砧子缸的速度差下，坯料不断从冷料端向聚料端推进，使得聚料端呈现蒜头生长；

步骤3：当蒜头部内外部温度差达到100～140℃时，保持主加热回路工作的同时，将辅热电极夹持在蒜头部外表面，向辅热电极中通入补热电流，使得电流从辅热电极流经蒜头部外表面，从而对蒜头部外表面进行补热，直到蒜头部外表面温度满足需求时停止补热。

2.根据权利要求1所述的控制形成匀细化混合晶界的电流补热式电镦方法，其特征在于：蒜头部外表面温度达到950～1150℃时停止补热。

3.根据权利要求1所述的控制形成匀细化混合晶界的电流补热式电镦方法，其特征在于：补热电流为1～2A/mm2。

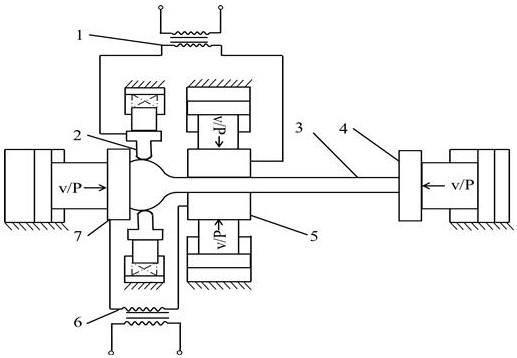

4.一种用于权利要求1所述的控制形成匀细化混合晶界的电流补热式电镦方法的电镦装置，包括直流电源、夹持电极、镦粗缸、砧子缸以及砧子电极，砧子电极与夹持电极分别电连接到直流电源的供电正端、供电负端上；砧子电极的电导率大于镦粗缸，其特征在于：还包括设置在砧子电极与夹持电极之间能够夹持住蒜头部的辅热电极；所述辅热电极包括若干个沿蒜头部环形均匀分布的子电极，每个子电极均通过径向伸缩机构固定在电镦装置上；所述子电极所在的环形平面的轴心线与夹持电极的轴线共线；辅热电极电连接到直流电源上的供电正端上。

5.根据权利要求4所述的电镦装置，其特征在于：所述辅热电极包括环状钢圈，所述环状钢圈通过支架固定在电镦装置上；所述子电极环形分布在环状钢圈内，并且各子电极均通过径向伸缩机构连接在环状钢圈内表面。

6.根据权利要求4所述的电镦装置，其特征在于：所述径向伸缩机构为沿环状钢圈径向安装的氮气弹簧。

7.根据权利要求4所述的电镦装置，其特征在于：所述子电极的个数为4个，相邻子电极的夹角为90°。

8.根据权利要求4所述的电镦装置，其特征在于：所述子电极为局部接触式电极。
