专利号: 2017111859258
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

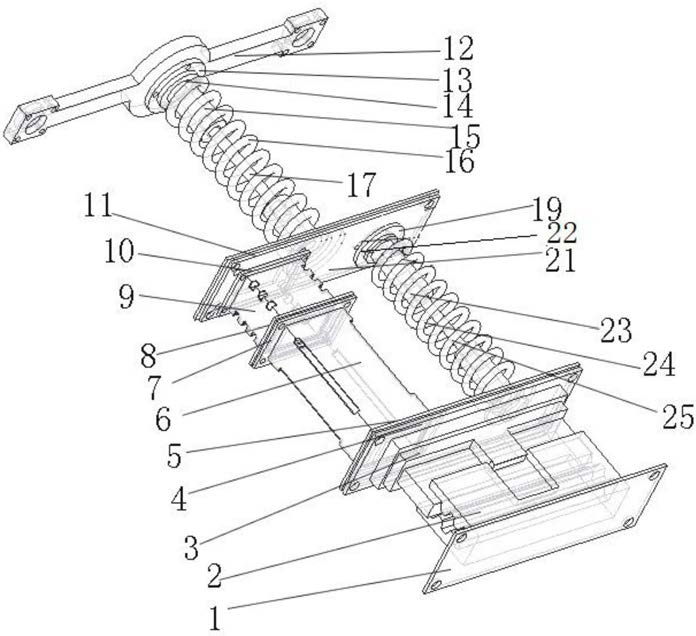

1.基于弹性断齿基座的车辆碰撞吸能装置,其特征在于,包括断齿吸能装置、减震装置和弹性吸能装置;

所述断齿吸能装置包括凹齿座(2)和凸顶座(3),凸顶座(3)凸出的一端嵌合于凹齿座(2)中,凹齿座(2)的非嵌合端用于和车辆前保险杠连接,凸顶座(3)的非嵌合端和减震装置连接;

所述减震装置包括第一连接板(5)、减震器、阻尼器和第二连接板(11),第一连接板(5)和第二连接板(11)平行设置,减震器和阻尼器位于第一连接板(5)和第二连接板(11)之间,减震器的两端分别和第一连接板(5)以及第二连接板(11)连接,阻尼器的两端分别和第一连接板(5)以及第二连接板(11)连接;

所述弹性吸能装置包括第三连接板(21)、第一弹簧(16)、中心轴组件和后杠(12),中心轴组件的一端和第三连接板(21)连接,另一端和后杠(12)连接,第一弹簧(16)套设在中心轴组件上,第三连接板(21)和第二连接板(11)连接;

所述阻尼器包括短梁(6)和吸能盒(9);

所述短梁(6)的一端和第一连接板(5)连接,另一端和吸能盒(9)的一端连接,吸能盒(9)的另一端和第二连接板(11)连接;

所述短梁(6)的两端分别设置有第四连接板和第五连接板(7),第四连接板和第一连接板(5)连接,第五连接板(7)和吸能盒(9)连接;

所述吸能盒(9)的两端分别设置有第六连接板(8)和第七连接板(10),第六连接板(8)和短梁(6)连接,第七连接板(10)和第二连接板(11)连接。

2.如权利要求1所述的基于弹性断齿基座的车辆碰撞吸能装置,其特征在于,所述减震器包括中心杆(25)、第二弹簧(24)、第一顶头(23)和第一连接盘(19);

所述中心杆(25)的两端对称设置有第一顶头(23),第一顶头(23)上设置有中心孔,中心杆(25)安装在第一顶头(23)一端的中心孔中,第一顶头(23)的另一端和连接盘连接,第二弹簧(24)套在中心杆(25)两端的第一顶头(23)上,中心杆(25)两端的第一顶头(23)上均连接有第一连接盘(19),中心杆(25)一端的第一连接盘(19)和第一连接板(5)连接,另一端的第一连接盘(19)和第二连接板(11)连接。

3.如权利要求1所述的基于弹性断齿基座的车辆碰撞吸能装置,其特征在于,所述吸能盒(9)和短梁(6)均为中空的长方体结构。

4.如权利要求3所述的基于弹性断齿基座的车辆碰撞吸能装置,其特征在于,所述吸能盒(9)垂直于第一连接板(5)的四条棱中的每条棱上均匀的设置有三个第一导向槽。

5.如权利要求4所述的基于弹性断齿基座的车辆碰撞吸能装置,其特征在于,所述短梁(6)垂直于第一连接板(5)的四条棱中的每条棱上设置有第二导向槽。

6.如权利要求1所述的基于弹性断齿基座的车辆碰撞吸能装置,其特征在于,所述中心轴组件包括中心轴(17),中心轴(17)的两端设置有第二顶头(15)。

7.如权利要求1所述的基于弹性断齿基座的车辆碰撞吸能装置,其特征在于,所述凹齿座(2)的非嵌合端设置有前板(1),凸顶座(3)的非嵌合端设置有第八连接板(4),第八连接板(4)和减震装置连接,所述前板(1)为矩形结构,矩形结构的四角设置有阶梯孔。

8.基于权利要求1至7任一项所述的基于弹性断齿基座的车辆碰撞吸能装置的吸能方法,其特征在于,包括:当车辆前保险杠发生碰撞时,将碰撞产生的能量首先传递于断齿吸能装置进行能量的一级吸收;

将断齿吸能装置未能吸收的能量进行下一步传递,减震装置进行能量的二级吸收;

将减震装置未能吸收的能量传递至弹性吸能装置,进行能量的三级吸收。
