专利号: 2017111940048
申请人: 蒋前满
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

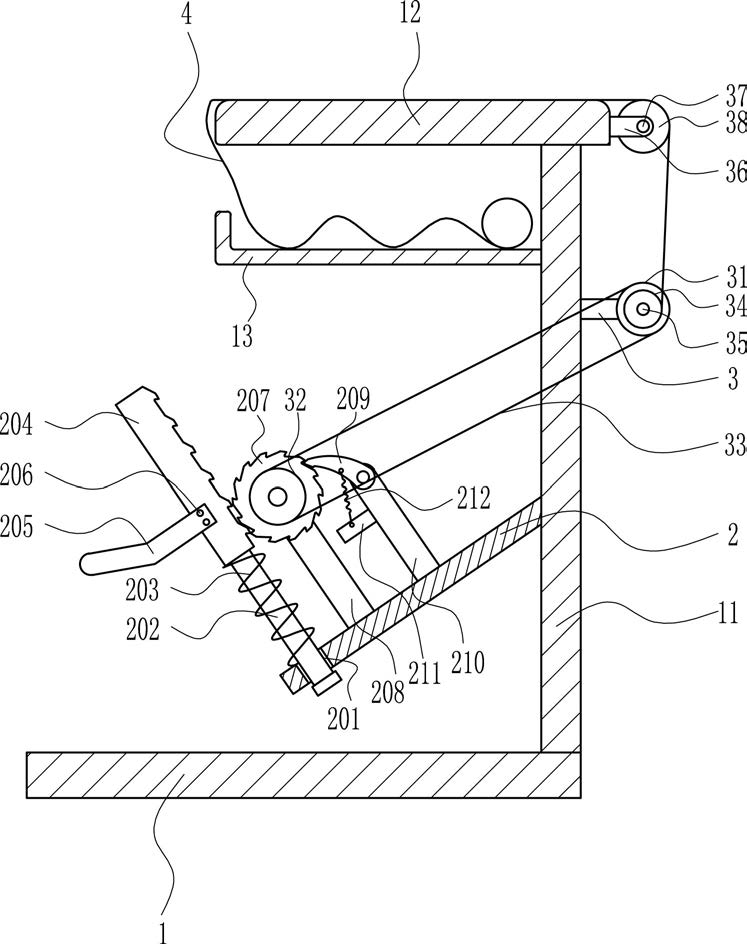

1.一种语文教学用书法书写桌,其特征在于,包括有桌腿(1)、支板(11)、桌面(12)、放置板(13)、第一支架(2)、导杆(202)、第一弹簧(203)、棘条(204)、踏板(205)、螺钉(206)、棘轮(207)、第二支架(208)、棘爪(209)、第三支架(210)、第四支架(211)、拉簧(212)、第五支架(3)、第一带轮(31)、第二带轮(32)、皮带(33)、卷筒(34)、第一轴杆(35)、第六支架(36)、第二轴杆(37)、第一滚轴(38)和卷纸(4),桌腿(1)的上方右侧与支板(11)固定连接,桌面(12)的下方右侧与支板(11)的顶端连接,放置板(13)的右端与支板(11)的左端固定连接,第一支架(2)与支板(11)固定连接,第一支架(2)与支板(11)倾斜,在第一支架(2)的左侧设置有通孔(201),导杆(202)设置在通孔(201)内,导杆(202)与通孔(201)滑动式连接,导杆(202)上设置有第一弹簧(203),导杆(202)的上端连接有棘条(204),棘条(204)的右侧与踏板(205)通过螺钉(206)连接,棘条(204)的右侧啮合有棘轮(207),棘轮(207)与第二支架(208)转动式连接,第二支架(208)固定在第一支架(2)上,棘轮(207)的右侧配合有棘爪(209),棘爪(209)与第三支架(210)转动式连接,第三支架(210)固定在第一支架(2)上,第四支架(211)固定在第三支架(210)的左侧,第四支架(211)上连接有拉簧(212),拉簧(212)的另一端与棘爪(209)连接,第五支架(3)固定在支板(11)的右侧上方,第一带轮(31)与第五支架(3)转动式连接,第二带轮(32)固定在棘轮(207)的前方,第二带轮(32)与棘轮(207)在同一个轴心上,第一带轮(31)和第二带轮(32)通过皮带(33)连接,卷筒(34)通过第一轴杆(35)固定在第一带轮(31)上,卷筒(34)与第一带轮(31)在同一个轴心上,第六支架(36)固定在桌面(12)的右端,第一滚轴(38)通过第二轴杆(37)与第六支架(36)转动式连接,卷纸(4)放置在放置板(13)上,卷纸(4)绕过第一滚轴(38)与卷筒(34)连接。

2.根据权利要求1所述的一种语文教学用书法书写桌,其特征在于,还包括有第七支架

(5)和第二滚轴(51),第七支架(5)固定在桌面(12)的左端,第二滚轴(51)与第七支架(5)转动式连接。

3.根据权利要求2所述的一种语文教学用书法书写桌,其特征在于,还包括有压紧装置

(6),压紧装置(6)包括有第八支架(61)、滑套(62)、滑杆(63)、第二弹簧(64)、挡板(65)和滚轮(66),第八支架(61)的左端与支板(11)的右侧固定连接,第八支架(61)的右端与滑套(62)固定连接,滑套(62)内配合有滑杆(63),滑杆(63)上设置有第二弹簧(64),滑套(62)上固定有挡板(65),挡板(65)位于第二弹簧(64)的上方,滚轮(66)与滑杆(63)的上方转动式连接。

4.根据权利要求3所述的一种语文教学用书法书写桌,其特征在于,还包括有升降装置

(7),升降装置(7)包括有第一滑轨(71)、第一滑块(72)、螺母(73)、右螺杆(74)、左螺杆(75)、摇柄(76)、剪叉架(77)、第二滑块(78)和第二滑轨(79),第一滑轨(71)的上方设置有两个第一滑块(72),两个第一滑块(72)与第一滑轨(71)配合,两个第一滑块(72)的上方都固定有一个螺母(73),右螺杆(74)与右侧螺母(73)配合,左螺杆(75)与左侧螺母(73)配合,右螺杆(74)与左螺杆(75)固定连接,左螺杆(75)的左端连接有摇柄(76),剪叉架(77)的下方两端分别与左右两个螺母(73)连接,剪叉架(77)的上方两端分别连接有一个第二滑块(78),两个第二滑块(78)的上方配合有第二滑轨(79)。

5.根据权利要求4所述的一种语文教学用书法书写桌,其特征在于,还设置有螺纹孔

(8),在棘条(204)上还设置有两对螺纹孔(8)。
