专利号: 2017111989177
申请人: 东莞市松研智达工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

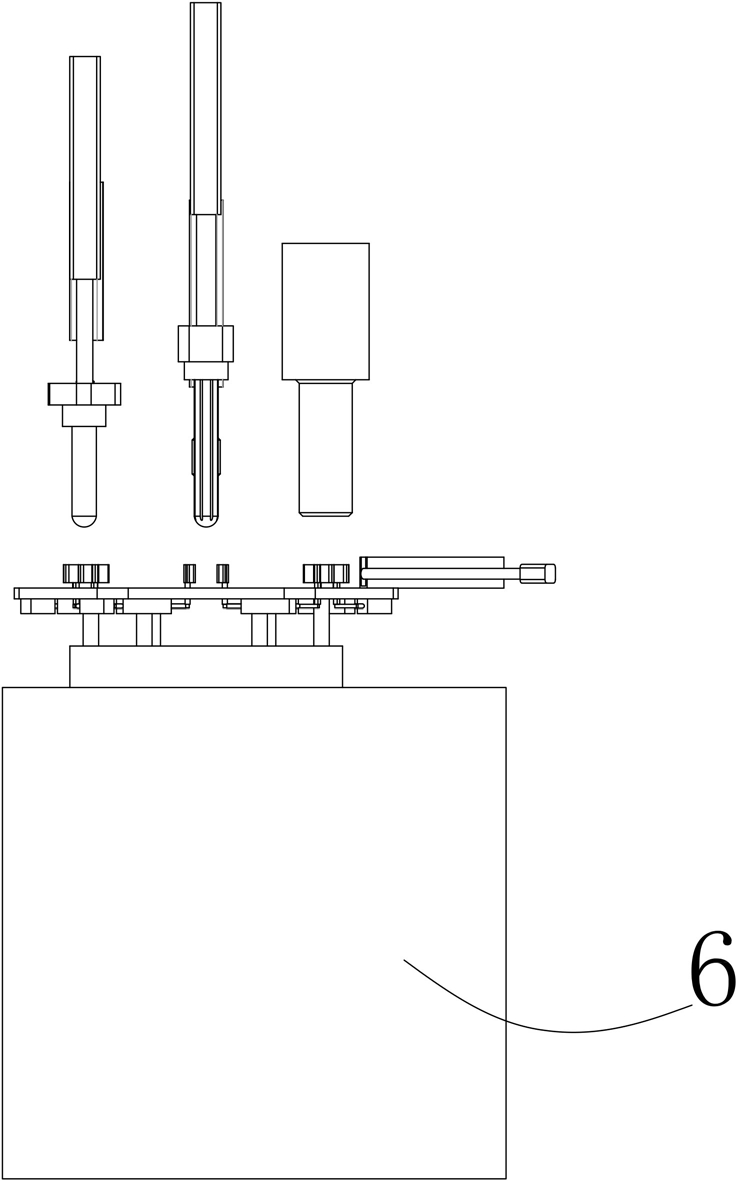

1.一种翻转陀螺制备整机,其特征在于:包括有机架(6)以及设于机架(6)上的陀螺制备结构。

2.根据权利要求2所述的一种翻转陀螺制备整机,其特征在于:所述陀螺制备结构包括有六个底板(11),六个底板(11)依次收尾相连组成正六边形的转盘;

还包括还包括有主驱动电机(13),主驱动电机(13)的动力输出端与转盘底侧连接用于驱动转盘旋转;

每个底板(11)上均设有两条沿底板(11)长度方向设置的活动槽(14),每个活动槽(14)的上方设有一个球夹块(15),球夹块(15)包括有一个夹块本体以及连接杆,两个对应的夹块本体相对的面均为球形凹面;每个底板(11)下方均设有两个推进气缸(16),两个推进气缸(16)的动力输出端分别与对应的连接杆相连,用于使得夹块本体能够在活动槽(14)内运动;

所述翻转陀螺制备结构还包括有位于六个底板(11)上方的组合工具;设六个底板(11)按顺序依次为第一个底板(11)至第六个底板(11);组合工具包括有位于第一个底板(11)上方的球形料出料管(25),还包括有设于球形料出料管(25)下方的吹料管(26);组合工具还包括有位于第二个底板(11)上方的第一打孔机构,第一打孔机构包括有第一下探气缸(21)设于第一下探气缸(21)动力输出端的第一电机(31),以及第一电机(31)动力输出端的第一钻头(41);组合工具还包括有位于第三个底板(11)上方的打磨机构,打磨机构包括有第二下探气缸(22),第二下探气缸(22)的动力输出端连接有第二电机(32),第二电机(32)的动力输出端连接有打磨棒(42);组合工具还包括有位于第四底板(11)上方的第二打孔机构,第一打孔机构包括有第三下探气缸(23)设于第三下探气缸(23)动力输出端的第三电机,以及第三电机动力输出端的第二钻头(43);

组合工具还包括有位于第五底板(11)上方的点胶机构,点胶机构包括有第四下探气缸(24),第四下探气缸(24)的动力输出端连接有点胶针管(44);组合工具还包括有位于第六底板(11)上方的木棒插接装置,木棒插接装置包括有截面为U形的木棒供料槽(51),以及旋转夹取结构,旋转夹取结构包括有一个旋转板(52)、第五下探气缸(53)以及与第五下探气缸(53)动力输出端连接的第四电机(54),第四电机(54)动力输出端与旋转板(52)的顶面相连,旋转板(52)的两侧下方均设有一组可开合的夹手(55)。

3.根据权利要求3所述的一种翻转陀螺制备整机,其特征在于:所述六个底板(11)围绕成的缺口内设有成品收集框。

4.根据权利要求4所述的一种翻转陀螺制备整机,其特征在于:所述夹块本体的球形凹面上涂有橡胶层。

5.根据权利要求1所述的一种翻转陀螺制备整机,其特征在于:六个底板(11)下方均连接有连接柱,连接柱底部连接有平衡圈(12),所述主驱动电机(13)的动力输出端与平衡圈(12)的底部相连。

6.根据权利要求1所述的一种翻转陀螺制备整机,其特征在于:主驱动电机(13)位步进电机。

7.根据权利要求1所述的一种翻转陀螺制备整机,其特征在于:U形槽尾端还设有推进结构(56),推进结构(56)包括有推板和推动推板向前运动的推动气缸。
