专利号: 2017112053198
申请人: 惠安县崇武镇石板然茶叶店
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

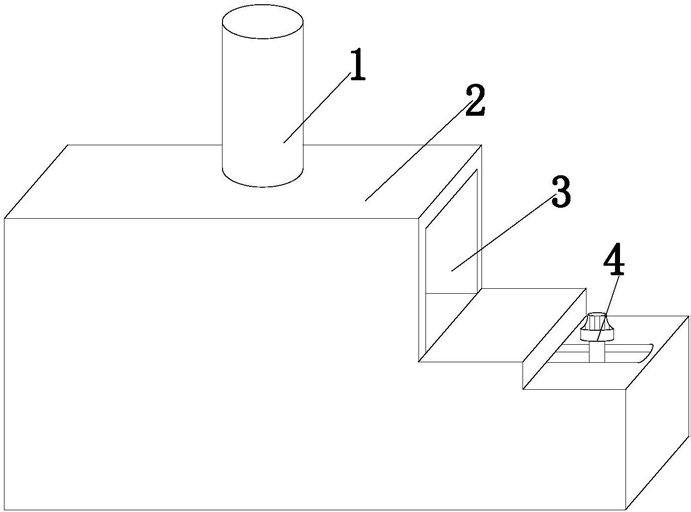

1.一种木材加工高精度贴皮机,其结构包括胶水桶(1)、贴皮加工装置(2)、木材进口(3)、厚度调节装置(4),所述的胶水桶(1)固定安装在贴皮加工装置(2)外壳顶部面板上,所述的胶水桶(1)与贴皮加工装置(2)相连接,所述的木材进口(3)设于贴皮加工装置(2)外壳缠侧面,所述的厚度调节装置(4)与贴皮加工装置(2)机械连接,其特征在于:

所述的厚度调节装置(4)由手柄(401)、齿状板(402)、一号齿轮(403)、一号齿状杆(404)、二号齿轮(405)、电机(406)、一号转轴(407)、二号转轴(408)、二号齿状杆(409)、三号齿轮(410)、四号齿轮(411)、三号齿状杆(412)、一号传动带(413)、弧形框(414)、固定杆(415)、一号弹簧(416)、二号弹簧(417)、固定座(418)、固定块(419)、螺旋杆(4110)、一号活动块(4111)、二号活动块(4112)组成;

所述的手柄(401)与齿状板(402)垂直连接,所述的齿状板(402)与一号齿状杆(404)互相平行,所述的齿状板(402)与一号齿状杆(404)之间设有一号齿轮(403),所述的一号齿轮(403)与齿状板(402)、一号齿状杆(404)相啮合,所述的一号齿状杆(404)上远离一号齿轮(403)的一端上固定设有二号活动块(4112),所述的二号活动块(4112)与一号齿状杆(404)呈一体化结构,所述的二号齿状杆(409)与一号齿状杆(404)呈上下结构的互相平行设立,所述的二号齿状杆(409)与一号齿状杆(404)之间设有二号齿轮(405),所述的二号齿轮(405)与一号齿轮(403)处于同一侧上,所述的二号齿轮(405)与二号齿状杆(409)、一号齿状杆(404)机械配合,所述的三号齿轮(410)与四号齿轮(411)相啮合,所述的三号齿轮(410)与二号齿状杆(409)远离二号齿轮(405)的一端相配合,所述的四号齿轮(411)与三号齿状杆(412)机械配合,所述的三号齿状杆(412)与一号齿状杆(404)呈对称结构设于固定座(418)两端,所述的二号弹簧(417)设有两个并且关于固定座(418)中央呈对称结构相对设立,所述的二号弹簧(417)安装在固定座(418)内,所述的二号弹簧(417)远离固定座(418)内壁的一端上固定设有一号活动块(4111),所述的一号活动块(4111)与二号活动块(4112)之间设有螺旋杆(4110),所述的螺旋杆(4110)与固定座(418)互相垂直,所述的螺旋杆(4110)与固定座(418)机械配合,所述的螺旋杆(4110)顶部设有固定块(419),所述的固定块(419)与螺旋杆(4110)呈一体化结构,所述的一号弹簧(416)设于固定座(418)上,所述的一号弹簧(416)与二号弹簧(417)互相垂直设立,所述的一号弹簧(416)上远离固定座(418)的一端上与固定杆(415)固定连接,所述的固定杆(415)上远离一号弹簧(416)的一端上固定设有弧形框(414),所述的一号传动带(413)与弧形框(414)采用间隙配合连接,所述的固定块(419)与固定杆(415)上靠近一号弹簧(416)的一端活动连接;

所述的贴皮加工装置(2)由三号转轴(201)、三角形凸起板(202)、二号传动带(203)、刷子(204)、连接杆(205)、注胶管(206)、固定轮(207)、贴纸条(208)、贴纸捆(209)、转动棍(210)、烘干箱(211)、三号传动带(212)组成;所述的三号转轴(201)设有两个,所述的二号传动带(203)与两个三号转轴(201)相配合,所述的三角形凸起板(202)固定安装在二号传动带(203)与一号传动带(413)相对的一侧上,所述的贴纸条(208)为贴纸捆(209)拉出的一截,所述的贴纸捆(209)安装在转动棍(210)上,所述的贴纸条(208)与固定轮(207)相配合,所述的固定轮(207)上方设有注胶管(206),所述的刷子(204)设于贴纸条(208)表面,所述的连接杆(205)的一端与刷子(204)焊接为一体结构,另一端与注胶管(206)侧面固定连接,所述的烘干箱(211)设于二号传动带(203)上远离手柄(401)的一侧,所述的烘干箱(211)与三号传动带(212)机械连接;

所述的注胶管(206)与胶水桶(1)相通;所述的一号传动带(413)与三号传动带(212)均逆时针转动。
