专利号: 2017112060628
申请人: 重庆昂宇自控仪表有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

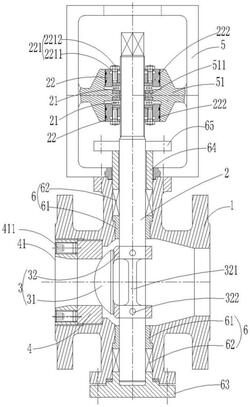

1.一种偏心旋转阀,包括阀体(1)、位于所述阀体(1)内的阀杆(2)、固定在所述阀杆(2)上的阀芯(3)、固定在所述阀体(1)内的阀座(4)、固定在所述阀体(1)外的支架(5),所述阀芯(3)和所述阀座(4)配合形成密封副,所述阀杆(2)上设有密封支撑组件(6),所述密封支撑组件(6)将所述阀杆(2)伸入所述阀体(1)内的部分密封,其特征在于:所述阀芯(3)包括球冠(31)和耳柄(32),所述耳柄(32)一端固定在所述阀杆(2)上,所述耳柄(32)另一端和所述球冠(31)固定连接,所述耳柄(32)有两个,两个所述耳柄(32)在所述球冠(31)的圆周上成180度布置;

所述支架(5)上设有横架(51),所述横架(51)和所述支架(5)固定连接,所述横架(51)上沿阀杆(2)的轴向方向开有通孔,所述通孔的内壁沿轴向上设有环形凸起(511);

所述阀杆(2)上套有推力球轴承(21),所述推力球轴承(21)的端面和所述环形凸起(511)的端面接触,且所述推力球轴承(21)有两个,两个所述推力球轴承(21)位于所述环形凸起(511)的上下两侧;

所述阀杆(2)上还套有螺套(22),所述螺套(22)和所述阀杆(2)通过螺纹配合,所述螺套(22)外周面为圆形,所述螺套(22)置于所述通孔内且和所述通孔活动配合,所述螺套(22)有两个,且两个所述推力球轴承(21)位于两个所述螺套(22)之间;

所述螺套(22)上设有锁紧机构(221),所述锁紧机构(221)限制所述螺套(22)和所述阀杆(2)之间的相对位移,所述锁紧机构(221)包括弹性件(2211)和锁紧螺栓(2212),所述弹性件(2211)和所述阀杆(2)通过螺纹配合,所述弹性件(2211)悬空固定在所述螺套(22)上,所述锁紧螺栓(2212)的螺杆端穿过所述弹性件(2211)后旋入所述螺套(22)内。

2.根据权利要求1所述的一种偏心旋转阀,其特征在于:两个所述耳柄(32)的一端固定在所述球冠(31)的靠近边侧位置。

3.根据权利要求1所述的一种偏心旋转阀,其特征在于:两个所述耳柄(32)之间设有加强筋(321),所述加强筋(321)两端分别和两个所述耳柄(32)固定。

4.根据权利要求1所述的一种偏心旋转阀,其特征在于:所述耳柄(32)可拆卸固定在所述阀杆(2)上。

5.根据权利要求4所述的一种偏心旋转阀,其特征在于:所述耳柄(32)上设有定位销,所述定位销穿过所述耳柄(32)插入所述阀杆(2)内。

6.根据权利要求1所述的一种偏心旋转阀,其特征在于:所述阀杆(2)两端均贯穿所述阀体(1),且阀杆(2)两端和所述阀体(1)配合处均设置有所述密封支撑组件(6)。

7.根据权利要求1所述的一种偏心旋转阀,其特征在于:所述螺套(22)外侧设有密封圈(222)。

8.根据权利要求1所述的一种偏心旋转阀,其特征在于:所述阀座(4)为金属结构,所述阀座(4)通过压盘(41)固定在所述阀体(1)内,且所述压盘(41)上设有紧固螺钉(411),所述紧固螺钉(411)固定所述压盘(41)和所述阀体(1)。
