专利号: 201711206647X
申请人: 绍兴市寅创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

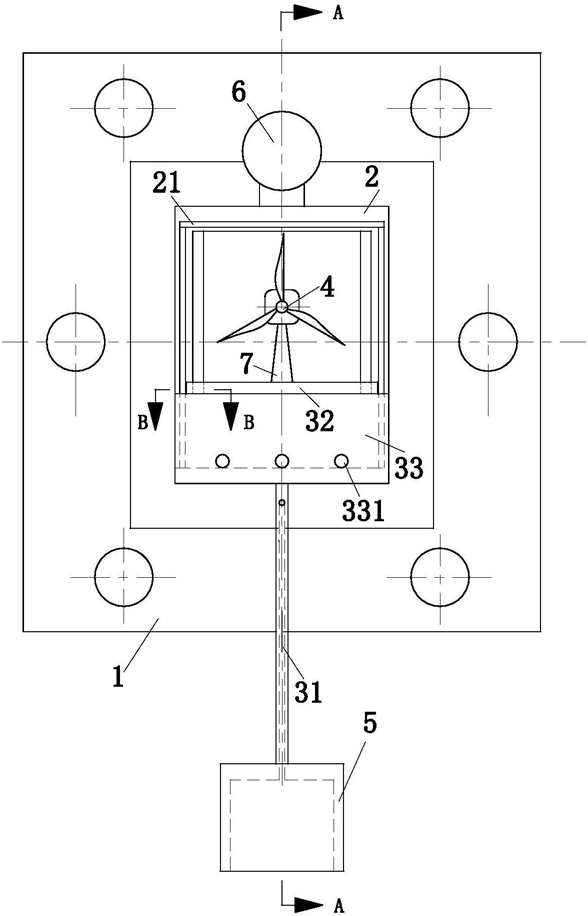

1.一种用于湖泊、河流的多能源利用的景观灯具,其特征在于:包括底座(1)、固定座(2)、封堵模块(3)、风力发电模块(4)、浮体(5)、LED灯(6)、固定架(7)和水力发电模块(8),所述底座(1)固定于岸边,底座(1)由一大一小两个长方体组成,小长方体安装于大长方体的前端面中间位置,小长方体外表面开设有出气孔和供封堵模块(3)穿过的圆孔,底座(1)上中间位置开设有贯通前后端面的矩形通孔,出气孔和圆孔与矩形通孔相通,底座(1)前端面中间位置开设有矩形台阶孔;所述固定座(2)为长方体,固定座(2)安装于底座(1)的矩形台阶孔内,固定座(2)偏离中心位置开设有贯通前后端面的正方形通孔,固定座(2)的前后端面上开设有左右对称的竖直齿形槽,固定座(2)的前后端面上偏离齿形槽的位置内设有电磁铁条(21),电磁铁条(21)位于正方形通孔的左右两侧以及上方,电磁铁条(21)的长度大于正方形通孔的长度,电磁铁条(21)由风力发电模块(4)提供电能;所述封堵模块(3)位于固定座(2)前后两侧,封堵模块(3)用于封堵固定座(2)的通孔;所述风力发电模块(4)通过固定架(7)安装在固定座(2)内部,风力发电模块(4)用于实现风力发电,风力发电模块(4)产生的电能用于使LED灯(6)工作并供给电磁铁条(21)所需的电能;所述LED灯(6)安装在固定座(2)上方,LED灯(6)用于提供照明;所述浮体(5)安装于封堵模块(3)下端,浮体(5)与水面接触,浮体(5)用于推动封堵模块(3)向上移动,同时浮体(5)能够控制电磁铁条(21)的通断电;所述水力发电模块(8)安装在封堵模块(3)上,水力发电模块(8)利用水位上涨产生的浮力将水的动能转化为电能向LED灯(6)供应。

2.根据权利要求1所述的一种用于湖泊、河流的多能源利用的景观灯具,其特征在于:

所述封堵模块(3)包括推杆(31)、推板(32)、储藏室(33)、压缩弹簧一(34)和防水帆布(35),所述推板(32)数量为二,推板(32)为长条体,推板(32)由能被磁铁吸引的材料制成,推板(32)的长度大于正方形通孔的长度,推板(32)通过水力发电模块(8)安装于固定座(2)的齿形槽内,推板(32)能够沿着齿形槽上下移动,推板(32)外表面沿长度方向布置有防水帆布(35);所述推杆(31)数量为二,推杆(31)为圆柱体,推杆(31)位于固定座(2)的前后两侧,固定座(2)后方的推杆(31)穿过底座(1)上的圆孔与固定座(2)前方的推杆(31)相连接,固定座(2)前方的推杆(31)顶端安装在推板(32)的下底面中间位置,固定座(2)前方的推杆(31)底面上中间位置开设有排气孔,排气孔由推杆(31)的上部与外界相通;所述储藏室(33)安装在固定座(2)下部,储藏室(33)位于固定座(2)前方,储藏室(33)与固定座(2)外壁组成一个上端开口的矩形箱体,储藏室(33)底面中间位置开设有供固定座(2)前方的推杆(31)穿过的通孔,固定座(2)前方的推杆(31)与通孔之间设置有密封圈,储藏室(33)底部侧面上开设有排水孔(331),储藏室(33)用于放置防水帆布(35);所述压缩弹簧一(34)数量为二,固定座(2)前方的压缩弹簧一(34)位于推杆(31)与固定座(2)之间,固定座(2)前方的压缩弹簧一(34)上端安装于推板(32)的底部,固定座(2)前方的压缩弹簧一(34)下端固定在储藏室(33)底部,固定座(2)后方的压缩弹簧一(34)位于推杆(31)与固定座(2)之间,固定座(2)后方的压缩弹簧一(34)上端安装在推板(32)的底部,固定座(2)后方的压缩弹簧一(34)下端安装在底座(1)矩形通孔的底部;所述防水帆布(35)数量为二,防水帆布(35)左右两侧布置有软磁条,固定座(2)前方的防水帆布(35)上端固定在推板(32)上,固定座(2)前方的防水帆布(35)下端固定在储藏室(33)底部,固定座(2)后方的防水帆布(35)上端固定在推板(32)上,固定座(2)后方的防水帆布(35)下端固定在底座(1)矩形通孔的底部,防水帆布(35)通过软磁条受固定座(2)上通电的电磁铁条(21)的磁力作用吸附在固定座(2)表面。

3.根据权利要求1所述的一种用于湖泊、河流的多能源利用的景观灯具,其特征在于:

所述浮体(5)包括外框(51)、活动板(52)、压缩弹簧二(53)、正极衔铁(54)和负极衔铁(55),所述外框(51)为长方体,长方体上表面中间位置开设有沉孔,外框(51)底面上开设有矩形槽,矩形槽与沉孔相通,外框(51)安装在固定座(2)前方的推杆(31)底端,固定座(2)前方的推杆(31)上的排气孔与外框(51)上的沉孔相通;所述活动板(52)位于外框(51)的矩形槽内,活动板(52)与外框(51)的矩形槽内壁接触部位设置有密封圈;所述压缩弹簧二(53)熟练至少为三,压缩弹簧二(53)一端固定在外框(51)矩形槽的底部,压缩弹簧二(53)另一端与活动板(52)相连接;所述正极衔铁(54)和负极衔铁(55)用于控制电磁铁条(21)的通断,正极衔铁(54)安装在外框(51)的矩形槽底部,负极衔铁(55)固定在活动板(52)上,负极衔铁(55)位于正极衔铁(54)下方。

4.根据权利要求1所述的一种用于湖泊、河流的多能源利用的景观灯具,其特征在于:

所述风力发电模块(4)包括风轮叶片、发电机(82)、配电盒和蓄电池,所述风轮叶片位于固定座(2)的正方形通孔内;所述发电机(82)与风轮叶片相连接,风轮叶片带动发电机(82)转动实现发电;所述配电盒用于稳定发电机(82)产生的电流电压并向蓄电池供电;所述蓄电池提供电能使LED灯(6)工作并供给电磁铁条(21)所需的电能。

5.根据权利要求1所述的一种用于湖泊、河流的多能源利用的景观灯具,其特征在于:

所述水力发电模块(8)包括传动轴(81)、发电机(82)和齿轮(83),所述传动轴(81)数量为二,传动轴(81)安装在推板(32)的内侧,传动轴(81)位于推板(32)的左右两端;所述发电机(82)的转子组件安装在传动轴(81)上,发电机(82)的定子组件固定在推板(32)上;所述齿轮(83)安装在传动轴(81)端部,齿轮(83)安装在固定座(2)的齿形槽内。

6.根据权利要求2所述的一种用于湖泊、河流的多能源利用的景观灯具,其特征在于:

所述推板(32)由铁、钴、镍或者他们的合金材料制成。
