专利号: 2017112076255
申请人: 宁波伊顿电力科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

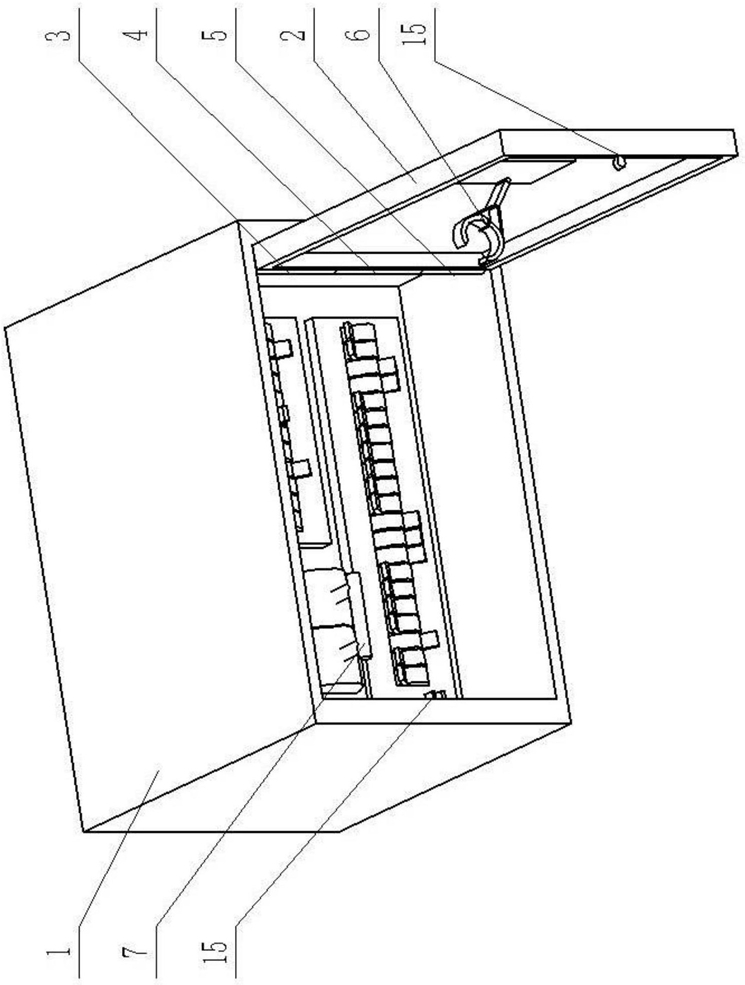

1.漏电保护的配电箱,包括电箱壳,总电闸、夹持器和漏电保护装置,其中电箱壳包括壳体、壳盖、转动轴,所述转动轴在壳体上,所述壳盖连接在转动轴上,且壳盖能盖合在壳体上,总电闸在壳体内,其特征在于:夹持器铰接在壳盖靠近总电闸的一侧,所述夹持器在待机状态时与总电闸保持在同一水平面上,漏电保护装置在转动轴上;

所述漏电保护装置包括:电机、超越离合器和漏电检测模块,电机连接在超越离合器上,所述电机和超越离合器在转动轴上,漏电检测模块在壳盖上,所述漏电检测模块的电路连接有二极管、电机、夹持器和开关。

2.根据权利要求1所述的漏电保护的配电箱,其特征在于:所述夹持器包括一号夹持脚、二号夹持脚、一号扭簧、驱动臂和二号扭簧,所述一号夹持脚和二号夹持脚之间设有一号扭簧,一号夹持脚与二号夹持脚能够组成一个封闭的圆,驱动臂连接一号夹持脚、二号夹持脚和壳盖,驱动臂和壳盖连接的部位设有二号扭簧。

3.根据权利要求1所述的漏电保护的配电箱,其特征在于:所述电箱壳的材料为通电材料。

4.根据权利要求1所述的漏电保护的配电箱,其特征在于:所述漏电检测模块还串联有警报器,所述警报器在二极管与电机之间。

5.根据权利要求4所述的漏电保护的配电箱,其特征在于:所述漏电检测模块在警报器和电机之间设有延时装置。

6.根据权利要求1所述的漏电保护的配电箱,其特征在于:所述壳体和壳盖之间设有弹性门扣。
