专利号: 2017112101897
申请人: 浙江思源新材料科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

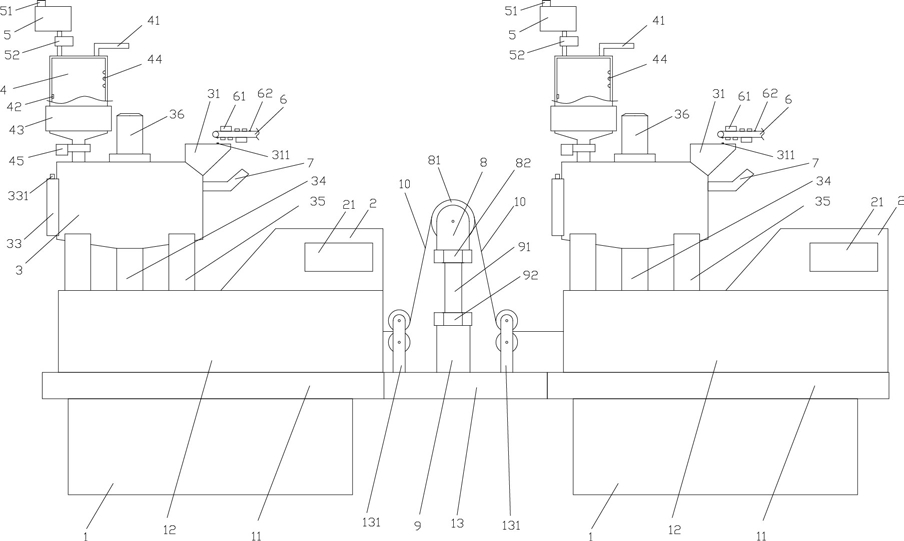

1.一种提高花边带印花数量的设备,其特征在于:包括两套印花装置(1),所述印花装置(1)之间设置有连接平台(13),所述连接平台(13)上设置有具有内螺纹的螺栓底座(9),所述螺栓底座(9)螺纹连接有螺杆(91),所述螺杆(91)顶部螺纹连接有安装座(8),所述螺杆(91)两端分别安装有上螺母(82)和下螺母(92),所述上螺母(82)和所述下螺母(92)配合所述螺杆(91)从而将所述安装座(8)可调节地安装于所述螺栓底座(9)上,所述安装座(8)上转动设置有滚筒(81),所述螺栓底座(9)两侧边设置有花边带滚轮组(131);所述印花装置(1),包括水仓(4),所述水仓(4)设置有注水管(41),所述水仓(4)内壁上设置有若干个液位传感器(44),所述水仓(4)内壁中部设置有温度检测器(42),所述水仓(4)外侧设置有一圈加热部(43);所述水仓(4)上方设置有辅料部(5),所述辅料部(5)顶部设置有进料口(51),所述辅料部(5)设置有出料管且出料管和所述水仓(4)相连;所述水仓(4)下部设置有出水管且所述出水管连接有混料仓(3),所述混料仓(3)边缘设置有进料料斗(31),所述进料料斗(31)上方设置有传送装置(6),所述传送装置(6)上固定设置有若干组料盒组(61),所述传送装置(6)位于所述料盒组(61)的尾部设置有定位装置(62),所述进料料斗(31)上设置有配合所述定位装置(62)工作的定位监测装置(311);所述混料仓(3)连接有输料管(7),所述混料仓(3)顶部设置有电机(36),所述电机(36)连接有搅动棒且设置于所述混料仓(3)内;所述混料仓(3)底部设置有混料输送管(34),所述混料输送管(34)连接印花部(12),所述印花部(12)下部设置有布料输送部(11),所述布料输送部(11)底部设置有底座,所述印花部(12)上方设置有控制部(2),所述控制部(2)设置有控制面板(21),所述出料管上设置有出料控制阀(52),所述出水管上设置有出水控制阀(45),所述液位传感器(44)的数量为3个。

2.根据权利要求1所述的设备,其特征在于:所述料盒组(61)包括若干个料盒。

3.根据权利要求1所述的设备,其特征在于:所述定位装置(62)为红外线发射器,所述定位监测装置(311)为红外线检测器。

4.根据权利要求1所述的设备,其特征在于:所述混料仓(3)侧壁设置有检测部(33),所述检测部(33)上设置有检测杆(331)。

5.根据权利要求1所述的设备,其特征在于:所述混料仓(3)底部设置有支脚(35),所述支脚(35)用于将所述混料仓(3)支撑安装在所述印花部(12)上。

6.一种使用权利要求1至5任意一项所述的提高花边带印花数量的设备进行工作的印花工艺,其特征在于:步骤一、向辅料部内加入辅料次氯酸钠,至加满为止;

步骤二、向水仓内灌入8‑10升净水,并加热至60‑80度摄氏度;

步骤三、向水仓内加入辅料次氯酸钠,通过出料控制阀将辅料的量控制为0.3‑0.4升,然后静置5分钟后进入步骤四;

步骤四,通过出水控制阀控制水仓内的溶液的速度,使其缓慢注入混料仓内,同时启动传送装置工作,传送装置将料盒组内的混合料放入进料料斗,从进料料斗进入混料仓内;

步骤五,通过输料管向混合料内注入甲醛8‑12毫升,然后启动电机,进行搅拌;

步骤六,通过输料管向混合料内注入中和液,继续搅拌,调整混合料内浆料的PH值为6‑

8;

步骤七,布料输送部运输需要印花的布料,然后再将该段布料拉平,将其上移至印花部内;

步骤八,混合料内的印花浆料通过混料输送管输送至印花部内,先敷在具有图案的筛板上,再将布料贴近筛板,使得布料敷上印花浆料,然后启动加热器开启烘干工作;

步骤九,布料输送部将烘干后的布料运输出,然后再经过两倍印花的距离,再在新的布料上进行步骤一工作。

7.根据权利要求6所述的工艺,其特征在于:上述步骤三中的辅料次氯酸钠为110g/L。

8.根据权利要求7所述的工艺,其特征在于:上述步骤四中的料盒组内的混合料包括

0.5至1千克海藻酸钠,20至30克纯碱和50至60克磷酸钠。
