专利号: 2017112104503
申请人: 徐州果姿电子商务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

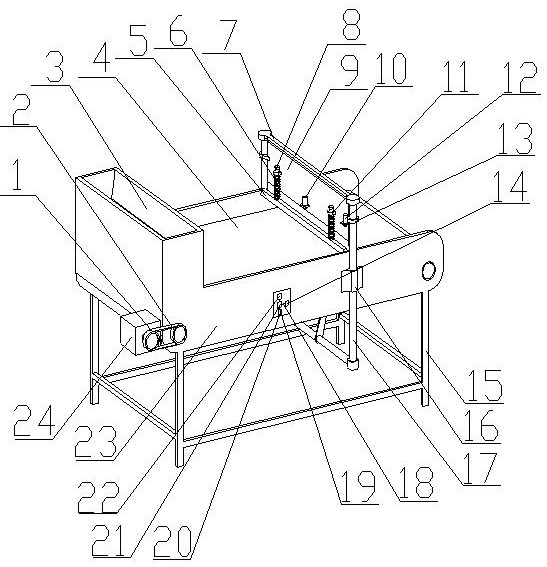

1.一种食品加工香蕉切片装置,其特征是:由主体传送装置、切片装置和控制装置组成,主体传送装置由传动皮带、滚筒、入料斗、传输皮带、固定架、导向块、传输箱和驱动电机组成,传输箱置于固定架上,所述传输箱的一端为敞口结构,入料斗位于传输箱另一端的上方,且两侧分别和传输箱的两侧相连接,两个滚筒分别通过轴承置于传输箱的两端,所述两个滚筒通过传输皮带相连接,驱动电机置于入料斗上,所述驱动电机的电机轴上置有皮带轮,所述靠近驱动电机的滚筒一端置有皮带轮,且通过传动皮带和电机轴上的皮带轮相连接,两个导向块分别置于传输箱的两侧,切片装置由第一压条、弹簧、固定夹板、滑动杆、切片刀、固定耳、夹紧块、伸缩杆、主动板、传动板、固定杆、固定电机、连接块、第二压条、清理条和弹性垫组成,固定电机通过连接块置于传输箱底部,主动板一端和固定电机的电机轴一端相连接,传动板一端和主动板的另一端相连接,固定杆置于传动板另一端上,且水平放置,两个伸缩杆一端分别和固定杆的两端相连接,所述两个伸缩杆的另一端分别穿过两个导向块,且向上延伸至传输箱的上方,所述两个伸缩杆的另一端通过固定夹板相连接,切片刀置于固定夹板上,且两侧分别通过夹紧块和两个伸缩杆相连接,两组固定耳分别置于切片刀的两侧,所述每组固定耳由两个固定耳组成,滑动杆可滑动的置于固定耳上,所述滑动杆上套置有弹簧,第一压条和第二压条分别位于切片刀的两侧,且分别和对应的两个滑动杆相连接,所述第一压条位于入料斗和切片刀之间,且位于切片刀切刃的下方,所述第一压条和第二压条底部分别为弧形,且分别置有弹性垫,所述第一压条和第二压条靠近切片刀的一侧分别置有清理条,控制装置由第一距离传感器、第二距离传感器、电源、电源线、数据传输线、控制器、数据处理器和信号转换器组成,第一距离传感器置于切片刀的一侧中部,第二距离传感器置于其中一个伸缩杆上,信号转换器置于传输箱一侧,且分别通过数据传输线和第一距离传感器、第二距离传感器相连接,数据处理器置于传输箱一侧,且通过数据传输线和信号转换器相连接,控制器置于传输箱一侧,且分别通过数据传输线和数据处理器、驱动电机、固定电机相连接,电源置于传输箱一侧,且通过电源线和数据处理器相连接,所述第一距离传感器检测和第一压条之间的距离,第二距离传感器检测和传输箱一侧上边缘之间的距离,并且分别将检测的距离值传递给信号转换器,信号转换器对信号进行转换后,传递给数据处理器,数据处理器对距离值进行处理后,传递给控制器,当第二距离传感器检测的第二距离值在设定值以内,且第一距离传感器检测的第一距离值减小时,则表明有香蕉进入到切片刀下,香蕉移动至切片刀位置时,会上推第一压条和第二压条,进而使第一距离值减小,此时,控制器控制驱动电机停止工作,传输皮带停止转动,不再对香蕉进行传输,进而切片刀进行无挤压力的切割。

2.根据权利要求1所述的一种食品加工香蕉切片装置,其特征在于所述固定杆的两端分别水平延伸至传输箱外。

3.根据权利要求1所述的一种食品加工香蕉切片装置,其特征在于所述主动板和传动板之间的夹角为锐角。

4.根据权利要求1所述的一种食品加工香蕉切片装置,其特征在于所述切片刀的侧面为波纹型。

5.根据权利要求1所述的一种食品加工香蕉切片装置,其特征在于所述控制器在香蕉移动至切片刀位置时,控制驱动电机间歇性启停,使切片刀在无挤压力下对香蕉进行切割。

6.根据权利要求1所述的一种食品加工香蕉切片装置,其特征在于所述控制器在无香蕉移动至切片刀位置时,控制固定电机来回正反转一定角度,不进行切割。

7.根据权利要求1所述的一种食品加工香蕉切片装置,其特征在于所述控制器在香蕉切割到最后时,控制固定电机来回正反转一定角度的设计,使切片刀不对剩余的较小香蕉进行切片。
