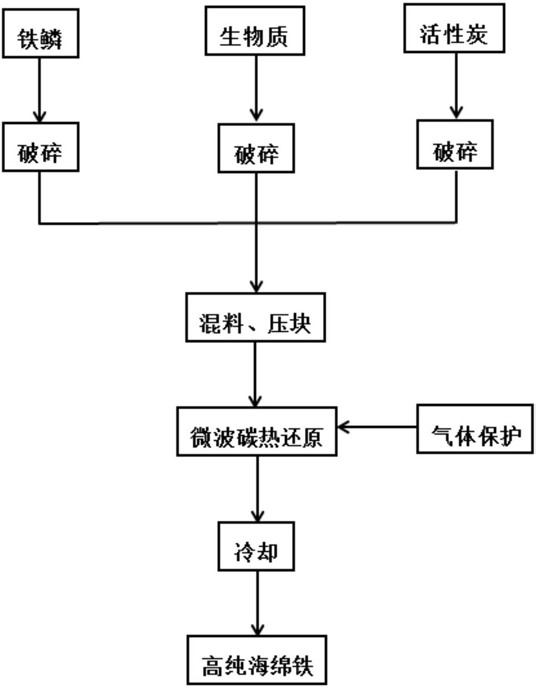

1.一种利用可再生能源在微波下还原铁鳞制备高纯海绵铁方法，其特征在于，采用一次混料压块及一次还原的方式，所述的高纯海绵铁无需经过二次磁选分离直接得到金属铁产物，海绵铁全铁含量97％以上，具体包括以下步骤：步骤一：原料破碎

将待反应物铁鳞、还原剂进行破碎研磨至0.1mm以下，还原剂为含碳生物质及活性炭；

步骤二：混料及压块

还原剂按活性炭与含碳生物质的固定碳含量为3.0-3.5的比例进行配制，按还原剂中的固定碳含量与铁鳞中氧化铁的氧含量比为1.2-1.5：1进行配碳混料；将混合好的料进行压制成直径4-5cm，高度2-3cm的料块，其压制力为20-25MPa；

步骤三：微波外场碳热还原

将料块送入微波反应器中进行微波外场下的碳热还原反应，微波的发生功率为1500W-

2000W，反应时间为30-35min；实时向微波反应器中通入惰性气体，使反应器中氧气浓度控制在5％以下，待反应完毕后将还原后产物进行惰性气体冷却，即得成品。

2.根据权利要求1所述的一种利用可再生能源在微波下还原铁鳞制备高纯海绵铁方法，其特征在于，所述的含碳生物质为含挥发分及固定碳的生物原料。

3.根据权利要求2所述的一种利用可再生能源在微波下还原铁鳞制备高纯海绵铁方法，其特征在于，所述的生物原料包括木材、竹子、秸秆、松针。
