专利号: 2017112140340
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

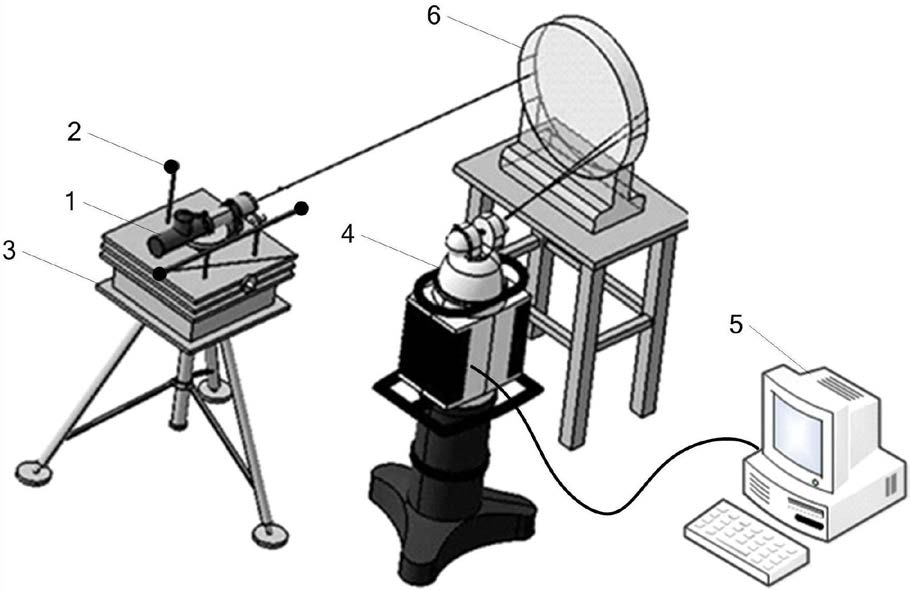

1.一种大型飞行器中的GNC分系统设备姿态测量系统标定方法,在由所述标定方法标定的大型飞行器中的GNC分系统设备姿态测量系统中,有1~2个测量站,在每个测量站内,自准直仪(1)和至少3个标准工具球(2)安装在三维调整台(3)上,各个标准工具球(2)随机摆放后相互之间以及各自与自准直仪(1)之间的位置关系不变;激光雷达测量仪(4)与数据处理服务器(5)连接;所述标定方法其特征在于:第一步,令标定平面镜(6)与自准直仪(1)相距2~3米,标定平面镜(6)的反射镜面与自准直仪(1)的光学轴线垂直;

第二步,由激光雷达测量仪(4)扫描标准工具球(2)表面,在激光雷达测量仪(4)接收到的反射光中,取最强的一束激光作为测量信号,由此得出探测距离,同时自动补偿标准工具球(2)的半径值,进而得到标准工具球(2)球心到全局坐标系原点的距离;从激光雷达测量仪(4)的角编码器读取该束激光的扫描角度值,结合所得距离值计算得到标准工具球(2)在全局坐标系中的坐标;在本步骤中以同样的方法确定各个标准工具球(2)在全局坐标系中的坐标;

第三步,采用与第二步相同的方法确定各个标准工具球(2)各自由标定平面镜(6)所成的像在全局坐标系中的坐标;

第四步,解算第二步、第三步所得两组坐标值,得到各个标准工具球(2)与自准直仪(1)的光学轴线之间的姿态关系,从而建立自准直仪(1)与激光雷达测量仪(4)之间的相对姿态关系;

多次重复第二、三、四步,得到各个标准工具球(2)与自准直仪(1)的光学轴线之间的多个姿态关系,统计去除粗大误差,求得得到各个标准工具球(2)与自准直仪(1)的光学轴线之间的最佳姿态关系。
