专利号: 2017112144854
申请人: 宁波江北森壹机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

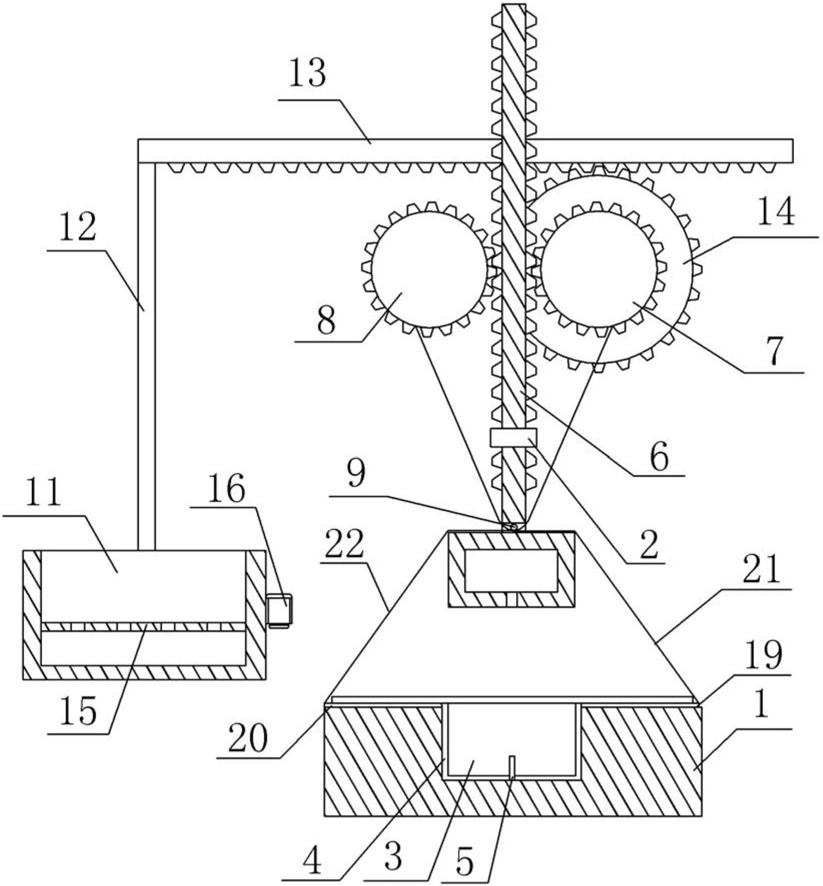

1.不锈钢钢管弯箍装置,其特征在于:包括机架、支撑台、移走机构、盛料机构、弯箍机构和电磁铁;所述支撑台上开有弯箍槽,弯箍槽的底部固定有开孔钉;所述移走机构包括一号齿条、转动方向相反的一号齿轮和二号齿轮,所述一号齿条同时啮合于一号齿轮和二号齿轮,一号齿轮和二号齿轮均沿周向开有环形槽,一号齿条的下端设有滑轮;所述盛料机构包括盛料箱、支撑杆、二号齿条以及与二号齿条啮合的三号齿轮,三号齿轮与一号齿轮同轴固定连接,所述二号齿条与机架滑动连接,所述支撑杆上端与二号齿条一端固定连接,支撑杆下端与盛料箱固定连接;所述弯箍机构包括一号弯箍板、二号弯箍板、一号拉绳、二号拉绳以及由金属制成的一号弯箍块和二号弯箍块,一号弯箍块和二号弯箍块位于弯箍槽上方且上端均与一号齿条下端铰接,所述一号弯箍块和二号弯箍块相对侧的侧壁上均开有凹槽,凹槽拼合后形成空腔,所述开孔钉能插入空腔内;所述一号弯箍板和二号弯箍板相对铰接于支撑台的弯箍槽处,所述一号拉绳下端与一号弯箍板固定连接,所述二号拉绳下端与二号弯箍板固定连接,一号拉绳和二号拉绳均绕过所述滑轮,且一号拉绳上端固定于二号齿轮环形槽的槽壁,二号拉绳上端固定于一号齿轮环形槽的槽壁;所述电磁铁固定在机架上且用于分离一号弯箍块和二号弯箍块。

2.根据权利要求1所述的不锈钢钢管弯箍装置,其特征在于:所述一号弯箍块和二号弯箍块上端均固定有扩距块,一号弯箍块和二号弯箍块通过扩距块与一号齿条下端铰接。

3.根据权利要求2所述的不锈钢钢管弯箍装置,其特征在于:所述一号弯箍块和二号弯箍块拼合后的侧壁位置处形成与不锈钢钢管匹配的弧形槽,所述弯箍槽的槽壁和槽底也设有弧形槽。

4.根据权利要求3所述的不锈钢钢管弯箍装置,其特征在于:所述盛料箱中部设有网格。

5.根据权利要求4所述的不锈钢钢管弯箍装置,其特征在于:所述盛料箱的侧壁固定有振动电机。
