专利号: 2017112182061
申请人: 徐州新南湖科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

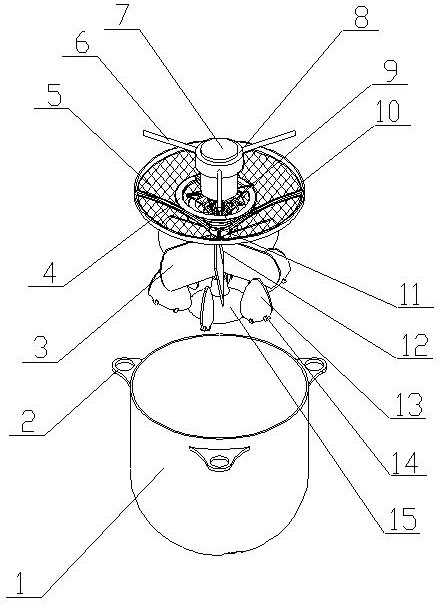

1.一种煤矿施工井下间歇性泡沫降尘喷头,其特征是:由主体装置、动力发泡装置和开合装置组成,主体装置由主体筒、固定耳、连接板、,喷射环、分割网和喷射槽组成,三个固定耳等距置于主体筒外侧,所述固定耳上开有固定孔,,喷射环置于喷射槽内,且通过两个连接板和主体筒相连接,动力发泡装置由螺旋搅片、过滤网、固定杆、驱动电机、支撑环、发泡板、固定环、连接环、转动杆、固定台和弧形杆组成,支撑环置于主体筒内,且通过多个固定杆和主体筒内壁相连接,驱动电机置于支撑环内圈,转动杆一端通过连接环和驱动电机的电机轴一端相连接,固定台通过轴承置于转动杆另一端上,且和主体筒底端中部相连接,螺旋搅片套置于驱动电机的电机轴上,且一端和连接环相连接,多个发泡板等角度置于电机轴上,且分别位于螺旋搅片内,所述发泡板整体为弧形,固定环置于主体筒内,且通过多个弧形杆和连接环相连接,所述支撑环位于连接环的上方,所述支撑环外侧和主体筒内壁之间置有间隙,过滤网置于支撑环和连接环之间,且分别和支撑环、连接环相连接,所述过滤网表面置有涂层,开合装置由拨片、挤压板和固定块组成,所述喷射槽一侧置有两个固定块,挤压板通过销钉和两个固定块相连接,所述销钉上套置有扭转弹簧,所述挤压板和靠近的喷射槽相对应,多个拨片一侧等角度置于转动杆上,所述拨片位于相邻的两个挤压板之间,所述拨片另一侧为弧形。

2.根据权利要求1所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于所述主体筒底部等角度开有多个喷射槽,所述喷射槽为椭圆结构。

3.根据权利要求2所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于所述喷射槽内置有分割网,所述分割网由铁丝制成,且表面置有涂层。

4.根据权利要求1所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于所述固定台为圆台形状。

5.根据权利要求1所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于所述发泡板表面置有多个凸条。

6.根据权利要求1所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于所述挤压板宽度大于喷射槽宽度,所述挤压板表面置有橡胶垫。

7.根据权利要求1所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于所述多个喷射环同时喷射泡沫,同时停止喷射泡沫,在喷射泡沫降尘时,进行全方位喷射降尘。

8.根据权利要求1所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于所述拨片和挤压板配合,对泡沫进行间歇性的挤压喷射。

9.根据权利要求3所述的一种煤矿施工井下间歇性泡沫降尘喷头,其特征在于

 所述切割网配合挤压板对泡沫进行切割成小块。
