专利号: 2017112194266
申请人: 宁波伊顿电力科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

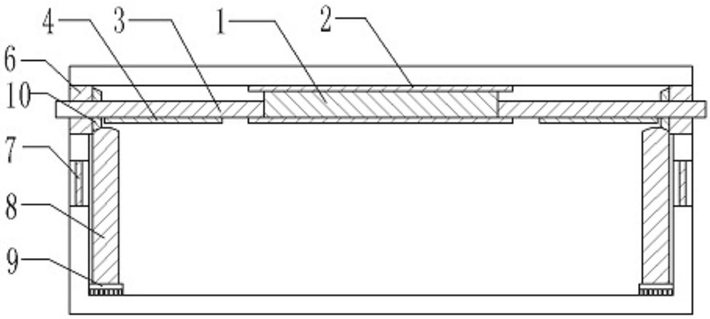

1.用于变电箱自动散热除尘的方法,其特征在于,包括以下内容:该方法通过自驱动散热除尘变电箱实现,包括箱体,箱体包括箱顶壁、箱底壁、箱侧壁和散热除尘装置;所述散热除尘装置包括动力机构、清洁机构和通风机构;动力机构包括气囊、螺纹杆和套接在气囊上的限位管,所述限位管固接在箱顶壁上,所述螺纹杆靠近气囊的端面设有凸起,所述凸起与气囊固接,所述螺纹杆下方固设有支撑板,所述螺纹杆能够在支撑板上活动;通风机构包括螺旋桨风扇和百叶窗,所述螺旋桨风扇套接在螺纹杆上,所述螺旋桨风扇具有与螺纹杆外螺纹契合的内螺纹,所述螺旋桨风扇表面涂有活性炭,所述螺旋桨风扇安装在箱侧壁中,所述箱侧壁中开设有风扇槽,所述螺旋桨风扇安装在风扇槽内,所述螺旋桨风扇在所述风扇槽内可转动,所述百叶窗安装在箱侧壁上,所述百叶窗为转棒式百叶窗,转棒式百叶窗的转棒固接有转绳,所述转绳与螺纹杆固接;所述清洁机构包括传动杆和固接于传动杆底部的清扫盘,所述传动杆的顶部为锥形,所述螺旋桨风扇径向固设有空心突出的锥形管,所述锥形管的内径大于螺纹杆的内径,锥形管与螺旋桨风扇的轴心在同一条线上并且锥形管朝向气囊设置,所述传动杆顶部锥面设有第一圆锥齿,锥形管的侧壁设有第二圆锥齿,第一圆锥齿与第二圆锥齿啮合;

S1,当温度上升时,膨胀气囊在限位管的限制下,向两端分别延伸,从而带动与气囊两端固接的螺纹杆在支撑板上向外延伸;当温度下降时,气囊缩小,在限位管的限制下,气囊的两端向中间收缩,带动螺纹杆在支撑板上向气囊中间方向移动;

S2,套接在螺纹杆上的螺旋桨风扇安置于箱体侧壁的凹槽中,螺旋桨风扇水平位置不动,所述螺纹杆与螺旋桨风扇之间产生相对移动,具有外螺纹的螺纹杆向外推动,具有与螺纹杆外螺纹相契合的内螺纹的螺旋桨风扇旋转;

S3,螺旋桨风扇表面涂抹的活性炭物质吸收外表面接触到的灰尘;

S4,转棒式百叶窗的转棒固接转绳,转绳的另一端固接螺纹杆;螺纹杆发生位移的同时拉动转绳,带动转棒式百叶窗的转棒旋转,进而控制百叶窗的叶面与竖直平面角度的大小;

S5,在螺旋桨风扇上固接与螺旋桨风扇同轴且朝向气囊的锥形管,传动杆顶部的第一圆锥齿与锥形管侧壁的第二圆锥齿啮合,螺旋桨风扇的竖直方向旋转带动传动杆进行水平方向的旋转,进而带动传动杆底部固接的清扫盘旋转。

2.根据权利要求1所述的用于变电箱自动散热除尘的方法,其特征在于:在内容S1中,在支撑板上固定限位杆限定了螺纹杆沿直线运动。

3.根据权利要求1所述的用于变电箱自动散热除尘的方法,其特征在于:在内容S1中,螺纹杆的直径小于限位管的内径。

4.根据权利要求1所述的用于变电箱自动散热除尘的方法,其特征在于:在内容S1中,当螺纹杆在凹槽内通过压簧与凹槽底部固接的磨砂纸上方运动时,磨砂纸对螺纹杆进行打磨。

5.根据权利要求1所述的用于变电箱自动散热除尘的方法,其特征在于:在内容S5中,与清扫盘边缘连接的棉带在清扫盘进行转动时,棉带张开,增大清扫面积。

6.根据权利要求1所述的用于变电箱自动散热除尘的方法,其特征在于:在内容S4中,设置在百叶窗的叶片与箱体外界接触部分的活性炭对通过百叶窗的空气进行吸尘过滤。
