1.一种暴露(110)晶面的BiOX微米棒的合成方法，其特征在于，包括将含有Bi3+、[C6O7H5]3-和X-的水溶液进行加热反应的步骤，其中，水溶液中Bi3+与[C6O7H5]3-的物质的量之比为1:0.8-1.2；其中，X为Cl、Br和I中的一种；其中，水溶液中Bi3+的浓度为20-30mmol/L；

其中，所述水溶液的形成包括：将提供X-的物质和提供[C6O7H5]3-的物质预溶于水中，超声分散，然后滴加至预溶解有提供Bi3+的物质的水溶液中，混合；其中，预溶有提供X-的物质和提供[C6O7H5]3-的物质的水溶液与预溶解有提供Bi3+的物质的水溶液的体积比为1:0.8-

1.2；

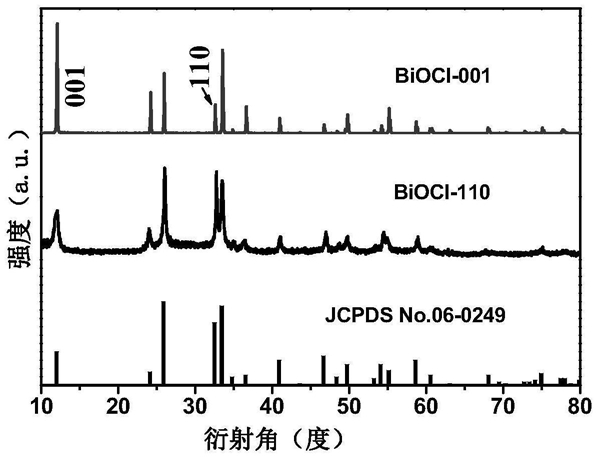

其中，所述BiOX微米棒的X射线衍射图(XRD)中(110)晶面衍射峰的强度高于(001)晶面衍射峰；其中，X为Cl、Br和I中的一种。

2.根据权利要求1所述的合成方法，其中，水溶液中Bi3+、[C6O7H5]3-和X-的物质的量之比为1:0.8-1.2：1。

3.根据权利要求1所述的合成方法，其中，加热反应的温度为120-180℃；和/或，加热反应的时间为8-12h。

4.根据权利要求1-3任一项所述的合成方法，其中，提供X-的物质为含有X-的盐或含有X-的酸；和/或，提供[C6O7H5]3-的物质为柠檬酸盐和/或柠檬酸；和/或，

提供Bi3+的物质为硝酸铋和/或草酸铋。

5.根据权利要求1所述的合成方法，其中，BiOX微米棒的宽度为0.6-3μm。

6.根据权利要求1所述的合成方法，其中，BiOCl微米棒中(110)晶面和(003)晶面之间的角度为90°，BiOCl微米棒的(110)晶面间距为0.273nm，(003)晶面间距为0.247nm。
