专利号: 2017112231960
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

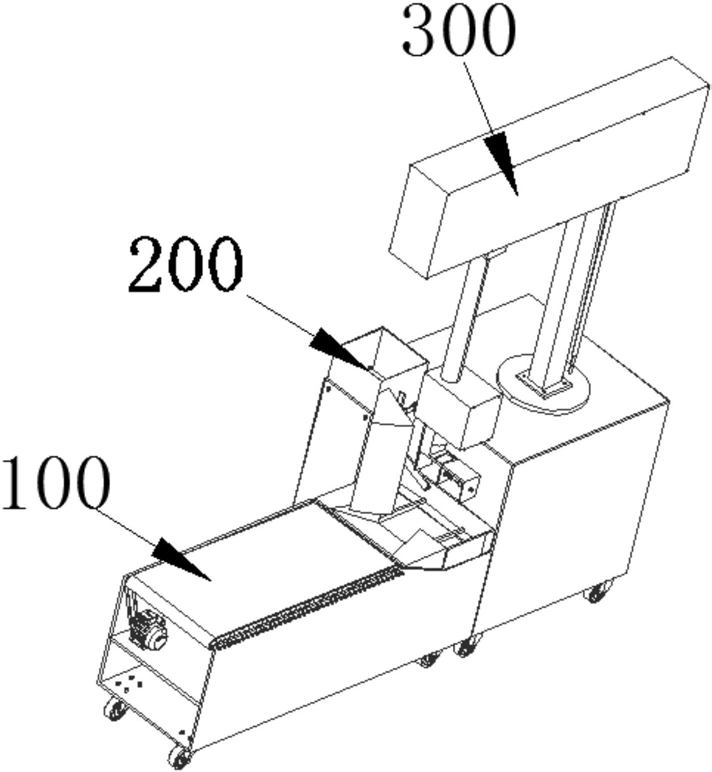

1.一种砌墙机器人设备,其特征在于,包括送料机构、喷浆机构以及砌砖机构;

所述送料机构包括传送机台、传送带单元以及砖块定位模具;所述传送带单元以及所述砖块定位模具均设置于所述传送机台上,且所述砖块定位模具与所述传送带单元的输出端相衔接;

所述喷浆机构包括浆料容器、喷浆管以及喷浆控制单元,所述喷浆控制单元包括封口板以及第一气缸;所述喷浆管与所述浆料容器底部相连通,且与所述浆料容器转动连接;所述第一气缸用于驱动所述喷浆管水平转动,使得所述喷浆管与所述封口板配合以实现所述喷浆管的密封,以及使得所述喷浆管与所述封口板分离,以实现所述喷浆管对位于所述砖块定位模具内的砖块进行泥浆浇筑;

所述砌砖机构包括抓手单元、第一旋转单元、水平位移单元、升降单元、第二旋转单元以及砌墙机台;所述抓手单元用于从所述砖块定位模具上抓取砖块,且所述抓手单元设置于所述第一旋转单元的水平转动端,所述第一旋转单元设置于所述水平位移单元的水平移动端,所述水平位移单元设置于所述升降单元的竖直升降端;所述升降单元设置于所述第二旋转单元的水平转动端,所述第二旋转单元设置于所述砌墙机台上;

定义所述喷浆管的管口至所述喷浆管的转动中心的距离为L,所述封口板靠近所述砖块定位模具一侧的竖直侧边为第一侧边,所述封口板远离所述砖块定位模具一侧的竖直侧边为第二侧边,其中,所述第一侧边至所述喷浆管的转动中心的距离为0.9L,所述第二侧边至所述喷浆管的转动中心的距离为1.1L,所述第一侧边至所述第二侧边呈弧形状,所述弧形状对应圆的半径为0.9~1.1L;

所述砖块定位模具包括倾斜滑槽以及定位凹槽,所述倾斜滑槽的顶端与所述传送带单元中的传送带相衔接,所述定位凹槽设置于所述倾斜滑槽底端,且所述倾斜滑槽的槽宽沿倾斜朝下方向逐渐减小;所述定位凹槽呈长方形状,且所述定位凹槽的宽边方向与所述倾斜滑槽相衔接;

定义砖块的宽为H,砖块的长为K,其中,所述倾斜滑槽靠近所述定位凹槽一端的槽宽为

1~1.1H,所述定位凹槽的宽为1~1.05H,所述定位凹槽的长为1~1.05K。

2.根据权利要求1所述的砌墙机器人设备,其特征在于,所述喷浆管上固定设有一竖直杆;所述第一气缸一端与所述浆料容器的外壁铰接,一端与所述竖直杆铰接;且所述第一气缸的铰接转动方向为水平方向。

3.根据权利要求1所述的砌墙机器人设备,其特征在于,所述喷浆机构还包括顶部开口的限位盒,所述限位盒固定连接于所述浆料容器的底部,且所述限位盒的侧壁上开设有供所述喷浆管穿出的限位通孔,且所述限位通孔可供所述喷浆管水平转动。

4.根据权利要求1所述的砌墙机器人设备,其特征在于,所述传送带单元包括驱动电机、传送带以及多个转动柱;多个所述转动柱平行设置在所述传送机台上,且相邻所述转动柱之间的距离为0.5~3cm;所述驱动电机用于驱动所述转动柱,所述传送带与多个所述转动柱传送配合。

5.根据权利要求4所述的砌墙机器人设备,其特征在于,所述转动柱包括柱本体以及与所述柱本体转动连接的滚动轴,所述转动柱通过所述滚动轴与所述传送机台固定连接。

6.根据权利要求1所述的砌墙机器人设备,其特征在于,所述抓手单元包括抓取固定座、转动板以及第二气缸,所述抓取固定座底部由第一侧壁板、顶面板以及第二侧壁板构成放置凹槽;所述转动板位于所述放置凹槽内,且所述转动板的顶端与所述顶面板转动连接,所述第二气缸一端与所述第二侧壁板铰接,所述第二气缸的另一端与所述转动板铰接。
