专利号: 2017112236362
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

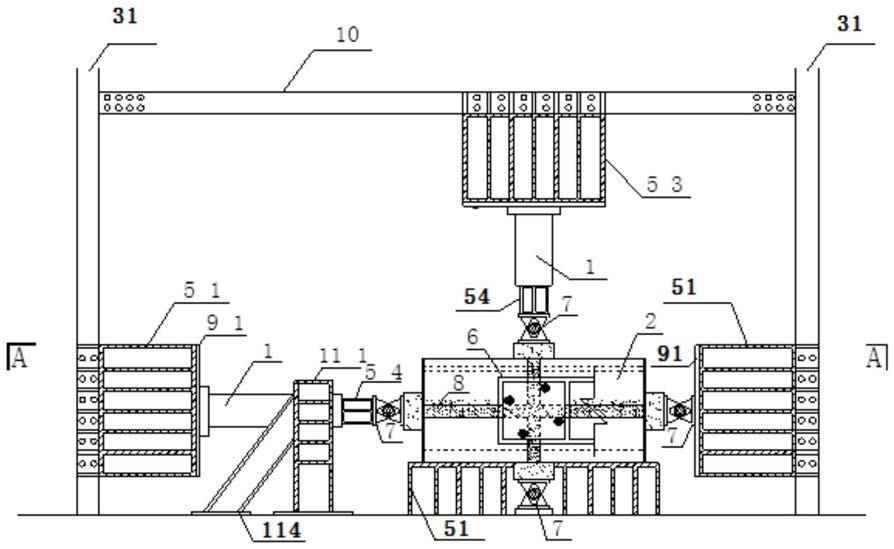

1.一种钢性梁柱和混凝土梁柱多节点疲劳破坏试验装置,其特征在于,包括钢框架体系、电液伺服作动器、试验梁柱和试验炉,所述试验梁柱放置于试验炉内部,所述钢框架体系布置于试验炉外周,所述钢框架体系与试验梁柱之间还依次设有水平疲劳荷载装置、竖直疲劳荷载装置和扭转疲劳荷载装置,所述水平疲劳荷载装置布置在试验梁柱的水平方向,所述竖直疲劳荷载装置安装在试验梁柱的竖直方向,所述扭转疲劳荷载装置设置在试验梁柱的上方。

2.根据权利要求1所述的钢性梁柱和混凝土梁柱多节点疲劳破坏试验装置,其特征在于,所述的钢框架体系包括反力架立柱、钢框架横梁、钢框架、钢框架立柱以及I字斜梁,所述反力架立柱放置于试验炉两边并将钢框架横梁搭接在钢框架立柱上,所述钢框架用高强螺栓锚固到钢框架立柱上,所述I字斜梁熔焊到钢框架立柱上,所述钢框架横梁熔焊到钢框架立柱上。

3.根据权利要求1所述的钢性梁柱和混凝土梁柱多节点疲劳破坏试验装置,其特征在于,所述的水平疲劳荷载装置和竖直疲劳荷载装置包括电液伺服作动器、约束钢梁、关节轴承块和钢垫板,所述刚垫板焊接于钢框架上,所述电液伺服作动器安装于钢框架横梁上,所述电液伺服作动器末端与约束钢梁连接,所述约束钢梁一端连接关节轴承块,所述关节轴承块用于电液伺服作动器对试验梁柱的水平疲劳荷载。

4.根据权利要求1所述的钢性梁柱和混凝土梁柱多节点疲劳破坏试验装置,其特征在于,所述的扭转疲劳荷载装置包括拐臂梁、关节轴承块、约束钢梁、电液伺服作动器,所述拐臂梁由钢管和钢框架梁组成,钢管焊接于钢框架梁上末端,其长度不短于试验梁柱净长度,所述钢垫板放置于钢性地面上,所述约束钢梁放置于电液伺服作动器上,所述关节轴承块用于连接电液伺服作动器和钢框架梁。

5.根据权利要求1所述的钢性梁柱和混凝土梁柱多节点疲劳破坏试验装置,其特征在于,所述的火灾试验炉包括钢筋混凝土侧墙壁、钢筋混凝土顶盖、保温板、温度传感器、热电偶、钢丝网、保温层、加热元件、通风口、支撑钢框架,所述支撑钢框架、温度传感器和钢筋混凝土侧墙壁放置于刚性地面上,所述通风口设置于钢筋混凝土侧墙壁下方,所述保温层贴于钢筋混凝土侧墙壁内壁,所述加热元件设置于保温层上,所述热电偶贴设于试验梁柱表面,所述钢丝网用于防止火灾时混凝土碎片剥落损坏加热元件,所述钢筋混凝土顶盖和保温板设置于钢筋混凝土侧墙壁的顶部。

6.根据权利要求3所述的钢性梁柱和混凝土梁柱多节点疲劳破坏试验装置,其特征在于,所述的电液伺服作动器包括较支基座、位移传感器、电液伺服阀、活塞杆、荷载传感器、旋转垫圈、指令信号、调整放大系统、伺服闸、油源、加载器、传感器、反馈系统,所述较支基座连接于钢垫板上,实现电液伺服作动器不受钢框架系统扭转作用,所述位移传感器、电液伺服阀、活塞杆、荷载传感器、旋转垫圈依次安装连接,所述指令信号用于调整放大系统、伺服闸、油源、加载器、传感器、反馈系统。
