专利号: 2017112239888
申请人: 宁波江北森壹机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

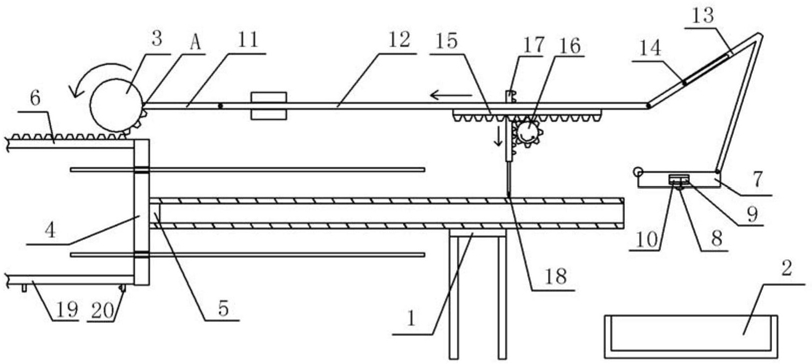

1.一种五金管件切割设备,其特征在于:包括机架、用于支撑五金管件的支撑台、收集箱、一号齿轮、夹持机构、移转机构、切割机构和抵紧机构;所述一号齿轮转动连接于机架上,且一号齿轮为不完全齿轮;所述夹持机构包括一号夹持单元和二号夹持单元,所述一号夹持单元包括一号夹持块以及与一号夹持块固定连接的凸块,一号夹持块与机架滑动连接,一号夹持块一端固定有能与一号齿轮啮合的一号齿条;所述二号夹持单元包括二号夹持块和气囊,二号夹持块与机架铰接,二号夹持块内设有空腔,空腔内安装有向气囊内输送气体的鼓风机;所述移转机构包括调节杆、支撑条和旋转杆,支撑条与机架滑动连接,支撑条一端与调节杆一端铰接,调节杆另一端与一号齿轮的端面铰接;支撑条另一端与旋转杆一端铰接,旋转杆另一端与二号夹持块铰接;其中旋转杆上设有行程孔,机架上固定有位于行程孔内的销钉;所述切割机构包括二号齿条、二号齿轮、三号齿条和切割刀;所述二号齿条固定在支撑条上,二号齿轮转动连接于机架上,所述三号齿条滑动连接于机架上,所述切割刀与三号齿条一端固定连接;其中所述二号齿轮均与二号齿条、三号齿条啮合;所述抵紧机构包括抵紧条、均匀固定在抵紧条上的抵紧块以及用于对抵紧块进行限位的气缸,所述气缸固定于机架上,所述抵紧条与一号夹持块另一端固定连接。

2.根据权利要求1所述的一种五金管件切割设备,其特征在于:所述空腔内安装有抽出气囊内气体的抽风机。

3.根据权利要求2所述的一种五金管件切割设备,其特征在于:所述支撑台上设有与五金管件匹配的通槽。

4.根据权利要求3所述的一种五金管件切割设备,其特征在于:所述收集箱底面设有橡胶垫。

5.根据权利要求4所述的一种五金管件切割设备,其特征在于:所述行程孔的孔壁上设有石墨层。
