1.一种钛酸镁钾隔热涂料添加剂的制备方法，其特征在于，它是以钛酸镁钾、聚乙烯醇、硅溶胶、硅烷偶联剂KH550、脂肪胺聚氧乙烯醚为原材料，分别经过配液、混合、分散步骤制得；具体是按如下步骤制得：A.配液：将聚乙烯醇与纯化水混合，于100℃水浴加热并搅拌3 4小时，搅拌转速12 r/~min  18r/min，将其制成质量分数为5% 10%的聚乙烯醇溶液，得溶液1，备用；另取硅烷偶联~ ~剂KH550加入体积分数为30% 60%的乙醇溶液中，搅拌，混匀得硅烷偶联剂KH550溶液，得溶~液2，备用；所述硅烷偶联剂KH550与乙醇溶液的质量体积比为1:35 45；

~

B.混合：将钛酸镁钾加入溶液2中，搅拌5 10min，设置搅拌转速60 80r/min，在继续搅~ ~拌的情况下，加入溶液1，继续搅拌1 2小时，得混合溶液，备用；

~

C.分散：取混合溶液，加入硅溶胶搅拌均匀，在搅拌条件下滴加脂肪胺聚氧乙烯醚，滴加速度为100 120滴/min，滴加完毕后，继续搅拌15 25min，随后置于超声仪中，设置超声频~ ~率20 30HZ，超声2 3小时，再经过滤、烘干、即得成品；

~ ~

所述钛酸镁钾占整个分散体系的质量分数为13% 25%、所述硅溶胶占整个分散体系的~质量分数为15% 22%，所述聚乙烯醇占整个分散体系的质量分数为55% 65%，所述硅烷偶联~ ~剂KH550占整个分散体系的质量分数为0.8% 1.5%，所述脂肪胺聚氧乙烯醚占整个分散体系~的质量分数为0.05 0.08%。

~

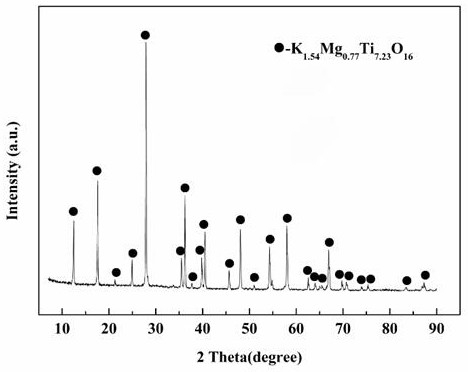

2.如权利要求1所述的一种钛酸镁钾隔热涂料添加剂的制备方法，其特征在于，所述的钛酸镁钾为如下晶型，其衍射角度2θ在12.37°、17.51°、23.27°、25.81°、27.69°、35.27°、

36.19°、37.66°、39.73°、40.40°、45.27°、48.09°、52.61°、54.27°、58.02°、63.31°、64.29°、

66.28°、67.89°、69.73°、70.62°、73.81°、75.28°、83.29°、88.16°处有衍射峰。

3.如权利要求2所述的一种钛酸镁钾隔热涂料添加剂的制备方法，其特征在于：所述的钛酸镁钾晶型，它的直径为0.3 2μm，长度为4 15μm。

~ ~
